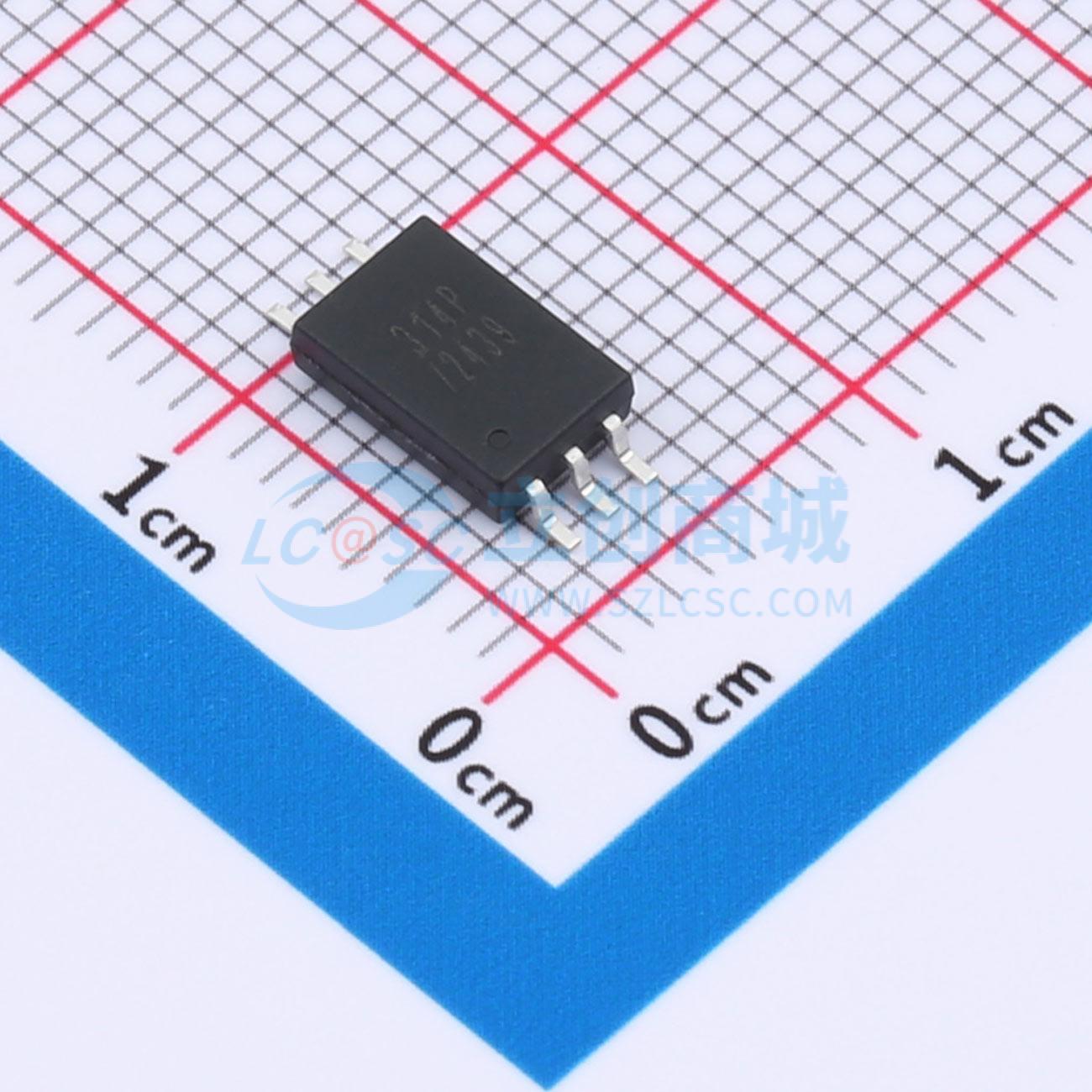

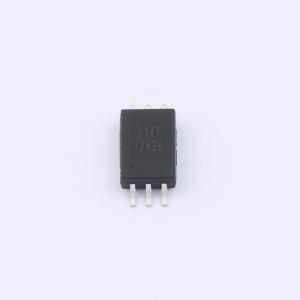

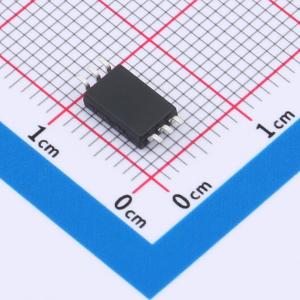

ICPL-314P-500EAXW
1A，栅极驱动光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT栅极驱动光耦，峰值电流1A，隔离电压(rms): 5KV，LSOP6，窄体
- 商品型号
- ICPL-314P-500EAXW
- 商品编号
- C42432174
- 商品封装
- LSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.290933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 40kV/us | |
| 驱动侧工作电压 | 30V | |
| 峰值输出电流 | 1A | |
| 传播延迟 tpHL | 110ns | |
| 传播延迟 tpLH | 110ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 700mW | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.9V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 下降时间(tf) | 25ns | |
| 上升时间(tr) | 35ns | |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
商品概述
该光耦非常适合用于驱动电机控制逆变器应用和电源系统逆变器中使用的功率IGBT和MOSFET。它包含一个LED，该LED通过光学方式耦合到一个带有功率输出级的集成电路。光耦的工作参数在-40°C ~ +110°C的温度范围内得到保证。
商品特性
- 最大峰值输出电流
- 轨到轨输出电压
- 最大传播延迟110 ns
- 带滞回的欠压锁定保护
- 宽工作电压范围：10至30伏特
- 在-40°C ~ +110°C的温度范围内保证性能
- 符合UL-UL1577认证
- 符合VDE - EN60747-5-5认证
- 符合CQC - GB4943.1认证
应用领域
- 隔离式IGBT/功率MOSFET栅极驱动
- 工业逆变器
- 交流无刷和直流电机驱动
- 感应加热
