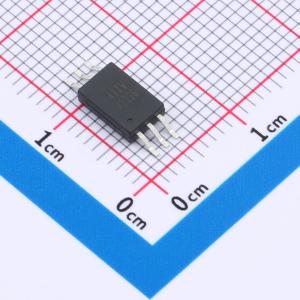

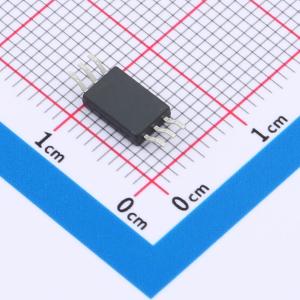

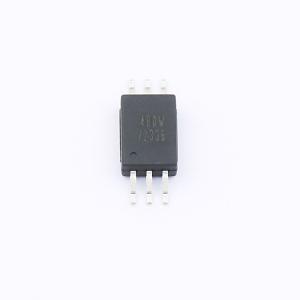

ICPL-480W-500EAXW
高速光耦合器高共模抑制
- 描述
- IPM接口驱动光耦，隔离电压(rms): 5KV,共模瞬变抗扰度CMTI: 20kV/Us, 宽体
- 商品型号
- ICPL-480W-500EAXW
- 商品编号
- C42432179
- 商品封装
- LSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 20kV/us | |
| 驱动侧工作电压 | 30V | |
| 峰值输出电流 | 200mA | |
| 传播延迟 tpHL | 220ns | |
| 传播延迟 tpLH | 220ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 145mW | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 2V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 下降时间(tf) | 7ns | |
| 上升时间(tr) | 6ns | |
| 功能特性 | 轨到轨输出 |
商品概述
ICPL-480系列高速光耦合器包含一个LED和一个内置施密特触发器的光电探测器，可提供逻辑兼容的波形，无需额外的波形整形。图腾柱输出消除了上拉电阻的需求，并允许直接驱动智能功率模块或栅极驱动器。器件间最小的传播延迟差异使这些光耦合器成为通过减少开关死区时间来提升逆变器效率的出色解决方案。
商品特性
- 正输出类型（图腾柱输出）
- 真值表保证：VCC范围4.5V至30V
- 针对工业温度范围内的常见IPM应用进行性能规范
- 极短的传播延迟
- 最小化的脉冲宽度失真
- 极高的共模抑制比
- 迟滞特性
- 符合UL-UL1577、VDE - EN60747-5-5(VDE0884-5)、CQC - GB4943.1等法规认证
应用领域
- IPM接口隔离
- 隔离式IGBT/MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 工业逆变器
- 通用数字隔离
