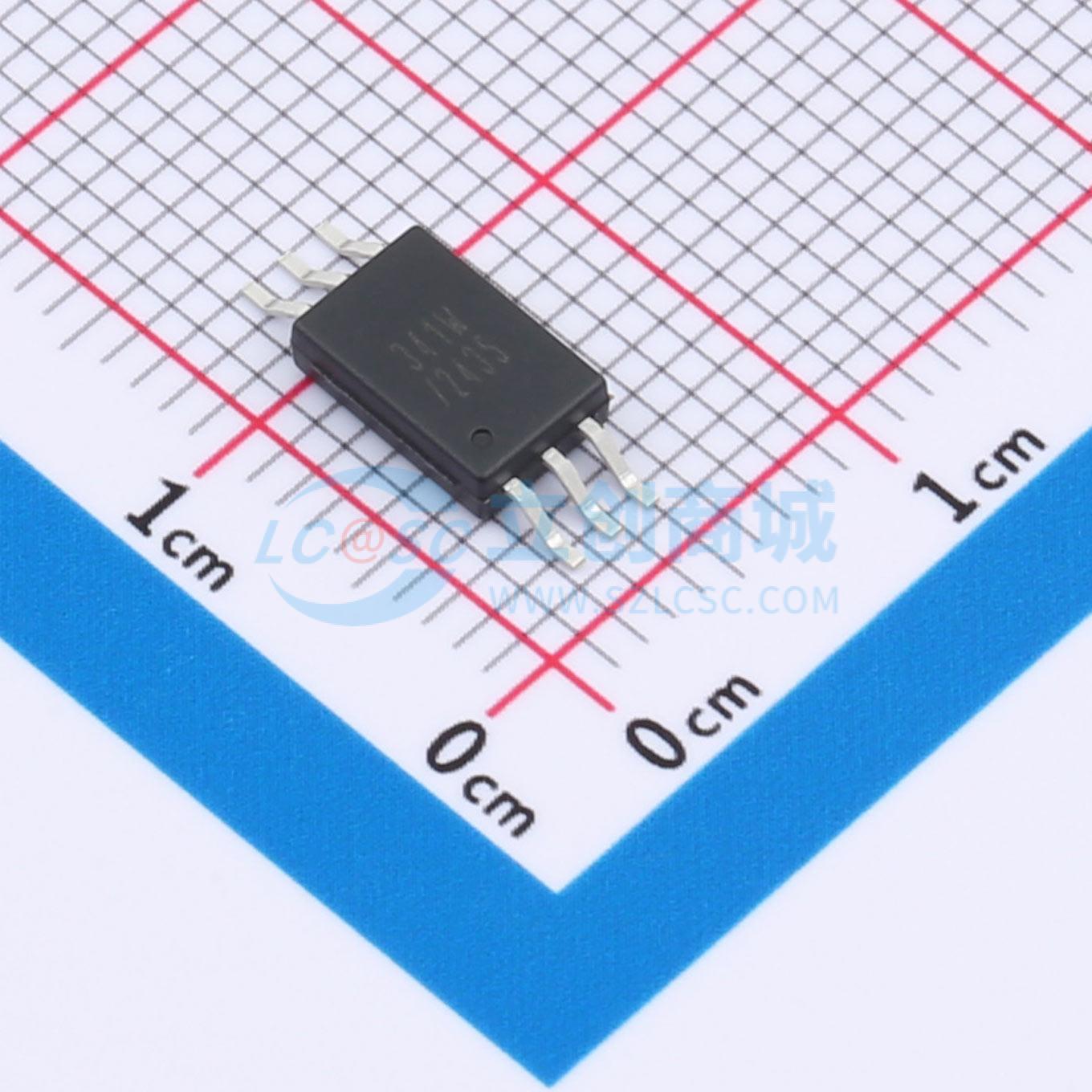

温馨提醒：图片仅供参考，商品以实物为准
ICPL-341W-500EAXW
3.0A栅极驱动光电耦合器
- 描述
- IGBT栅极驱动光耦，峰值电流3A，隔离电压(rms): 5KV，LSOP6，宽体
- 商品型号
- ICPL-341W-500EAXW
- 商品编号
- C42432187
- 商品封装
- LSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 40kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 3A | |
| 传播延迟 tpHL | 110ns | |
| 传播延迟 tpLH | 110ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 700mW | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.9V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 下降时间(tf) | 15ns | |
| 输入侧工作电压 | 15V~30V | |
| 上升时间(tr) | 20ns | |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
商品概述
ICPL-341系列光耦非常适合用于驱动电机控制逆变器应用和电源系统逆变器中使用的功率IGBT和MOSFET。它包含一个LED，该LED与一个带有功率输出级的集成电路光耦合。3.0A的峰值输出电流能够直接驱动大多数额定值高达1200 V/200 A的IGBT。对于额定值更高的IGBT，ICPL-341系列可用于驱动一个分立式功率级，再由该功率级驱动IGBT栅极。该光耦的工作参数在-40°C ~ +110°C的温度范围内得到保证。
商品特性
- 3.0A最大峰值输出电流
- 轨到轨输出电压
- 110ns最大传播延迟
- 带滞回的欠压锁定保护
- 宽工作电压范围：15至30伏
- 性能在-40°C ~ +110°C温度范围内得到保证
应用领域
- IGBT/MOSFET栅极驱动
- 不间断电源
- 工业逆变器
- 交流/无刷直流电机驱动
- 开关电源
