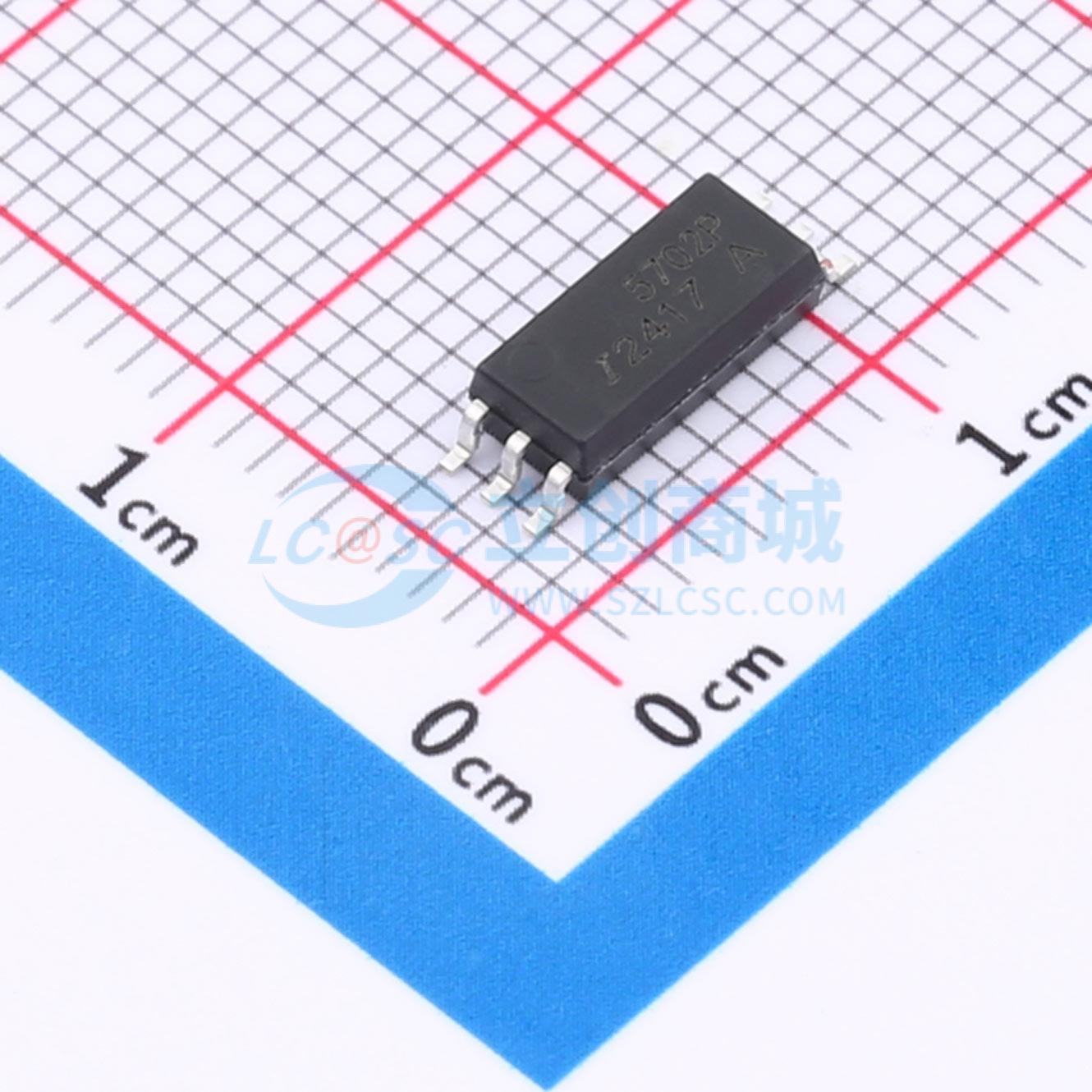

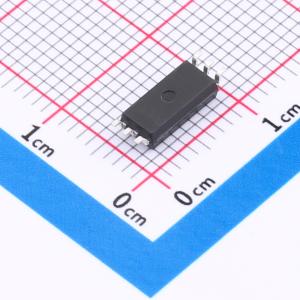

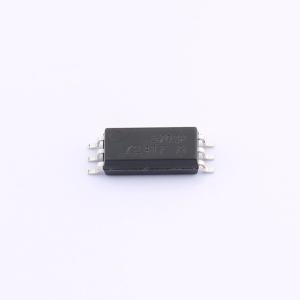

温馨提醒：图片仅供参考，商品以实物为准
TLP5702P-AXW
IGBT栅极驱动光耦，峰值电流4A，隔离电压(rms): 5KV，LSOP6，窄体
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT栅极驱动光耦，峰值电流4A，隔离电压(rms): 5KV，LSOP6，窄体
- 商品型号
- TLP5702P-AXW
- 商品编号
- C42432184
- 商品封装
- LSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.395533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 20kV/us | |
| 驱动侧工作电压 | 30V | |
| 峰值输出电流 | 4A | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 700mW | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 下降时间(tf) | 20ns | |
| 上升时间(tr) | 20ns | |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
商品概述
TLP5702系列光耦合器非常适合用于驱动电机控制逆变器应用和电源系统逆变器中使用的功率IGBT和MOSFET。它包含一个AlGaAs LED，与一个带有功率输出级的集成电路光耦合。4.0A的峰值输出电流能够直接驱动大多数额定值高达1200V/200 A的IGBT。对于额定值更高的IGBT，TLP5702系列可用于驱动一个分立功率级，进而驱动IGBT栅极。该光耦合器的工作参数保证在-40℃ ~ +110℃的温度范围内。
商品特性
- 4.0A最小峰值输出电流
- 轨到轨输出电压
- 最大110 ns传播延迟
- 带滞后的欠压锁定保护(UVLO)
- 宽工作电压范围：15至30伏(VCC)
- 性能在-40℃ ~ +110℃温度范围内得到保证
应用领域
- IGBT/MOSFET栅极驱动
- 不间断电源(UPS)
- 工业逆变器
- 交流/无刷直流电机驱动
