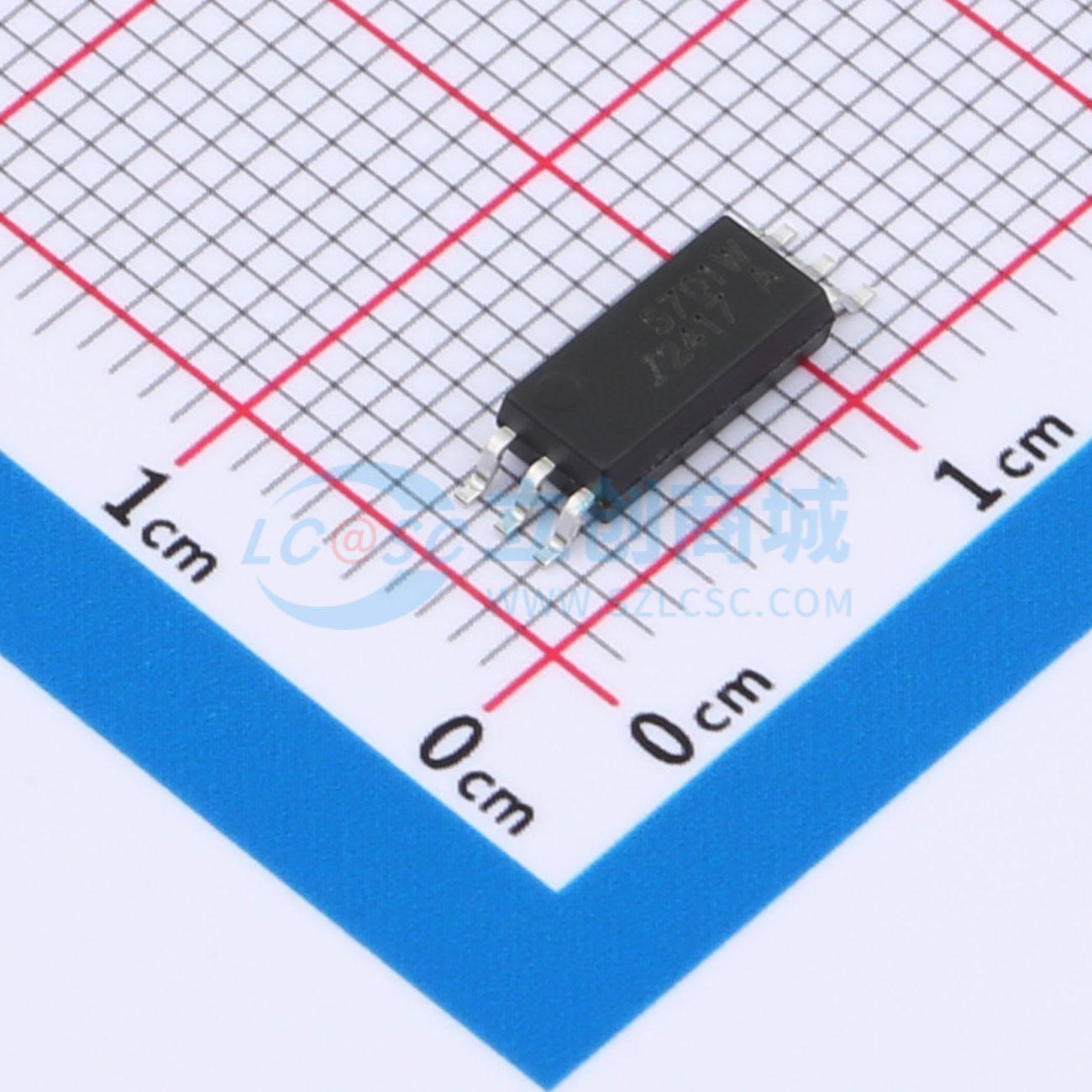

温馨提醒：图片仅供参考，商品以实物为准

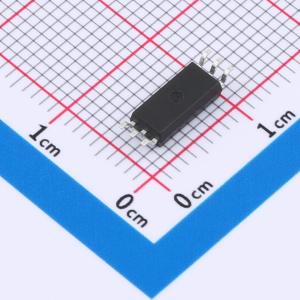

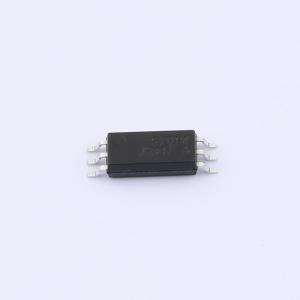

TLP5701W-AXW
IGBT栅极驱动光耦，峰值电流1.5A，隔离电压(rms): 5KV，LSOP6，窄体
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT栅极驱动光耦，峰值电流1.5A，隔离电压(rms): 5KV，LSOP6，窄体
- 商品型号
- TLP5701W-AXW
- 商品编号
- C42432183
- 商品封装
- LSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.4324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 20kV/us | |
| 驱动侧工作电压 | 30V | |
| 峰值输出电流 | 1.5A | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 700mW | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA | |
| 下降时间(tf) | 13ns | |
| 上升时间(tr) | 13ns | |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
商品概述
TLP5701系列光耦合器非常适合用于驱动电机控制逆变器应用以及电源系统逆变器中使用的功率IGBT和MOSFET。它包含一个AlGaAs LED，该LED与一个带有功率输出级的集成电路光耦合。该光耦合器的工作参数在-40°C ~ +110°C的温度范围内得到保证。
商品特性
- 最大峰值输出电流1.5A
- 最小峰值输出电流0.8A
- 轨到轨输出电压
- 最大传播延迟110ns
- 带迟滞的欠压锁定保护
- 宽工作电压范围：10V ~ 30V (VCC)
- 性能在-40°C ~ +110°C温度范围内得到保证
应用领域
- 隔离式IGBT/功率MOSFET栅极驱动
- 工业逆变器
- 交流无刷和直流电机驱动
- 感应加热
