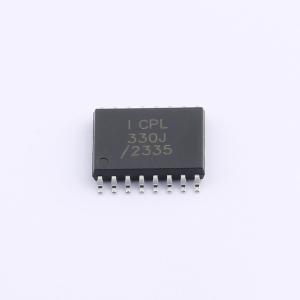

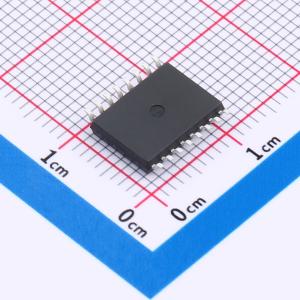

温馨提醒：图片仅供参考，商品以实物为准
ICPL-330J-500EAXW
1.5A，IGBT光耦合器
- 描述
- 智能IGBT栅极驱动光耦，峰值电流1.5A，隔离电压(rms): 5KV，SOP16
- 商品型号
- ICPL-330J-500EAXW
- 商品编号
- C42432175
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 50kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 1.5A | |
| 传播延迟 tpHL | 250ns | |
| 传播延迟 tpLH | 250ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 600mW | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 2V | |
| 直流反向耐压(Vr) | 8V | |
| 正向电流(If) | 20mA | |
| 下降时间(tf) | 45ns | |
| 上升时间(tr) | 50ns | |
| 功能特性 | IGBT软关断；有源米勒钳位；退饱和检测；带滞后的欠压锁定 |
商品特性
- 最大峰值输出电流 1.5A
- 最小峰值输出电流 1.0A
- 在整个温度范围内的最大传播延迟为 250 ns
- 1.0A 有源米勒钳位。如果未使用，钳位引脚可短接至 VEE
- 米勒钳位
- 退饱和检测
- 带迟滞的欠压锁定保护
- 开集电极隔离故障反馈
- “软” IGBT 关断
- 在固定的静默时间（典型值 26us）后自动故障复位
- 最大脉冲宽度失真为 80 ns
- 在 VCM = 1500 V 时的最小共模抑制为 50 kV/μs
- 最大电源电流 ICC(max) < 5 mA
- 宽 VCC 工作电压范围：在整个温度范围内为 15V 至 30V
- 宽广的工作温度范围：-40 ~ 110℃
应用领域
- 隔离式IGBT/功率MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 工业逆变器和不间断电源
