温馨提醒：图片仅供参考，商品以实物为准

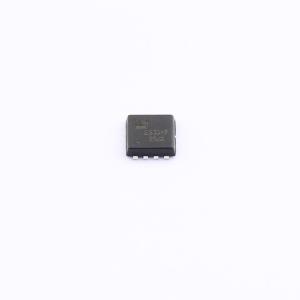

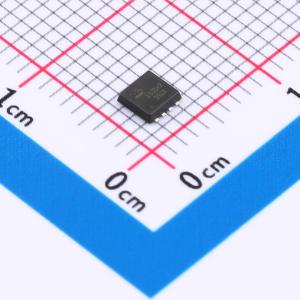

DMP3013SFV-7(ES)
P沟道,-30V,-32A,8.0mΩ@10V,-32A,-1.5V@250uAL；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 描述
- P-Channel增强MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的RDS(ON)。适用于DC-DC转换、电源开关和充电电路。产品无铅。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- DMP3013SFV-7(ES)
- 商品编号
- C42412325
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.9984克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 39A | |
| 导通电阻(RDS(on)) | 8mΩ@10V；11.5mΩ@4.5V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 1.78nF | |
| 反向传输电容(Crss) | 200pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 235pF |
商品概述
DMP3013SFV-7(ES) 是 P 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷下提供出色的 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 DMP3013SFV-7(ES) 为无铅产品。
商品特性
- -30V,在 VGS = -10 V 时,RDS(ON) = 8.0 mΩ(典型值)
- 在 VGS = -4.5 V 时,RDS(ON) = 11.5 mΩ(典型值)
- 快速开关
- 高密度单元设计,实现低 RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式 PC 的电源管理
- DC/DC 转换
