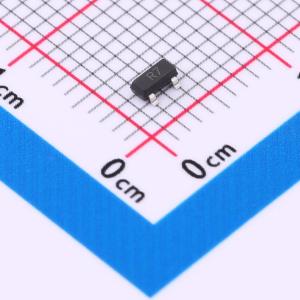

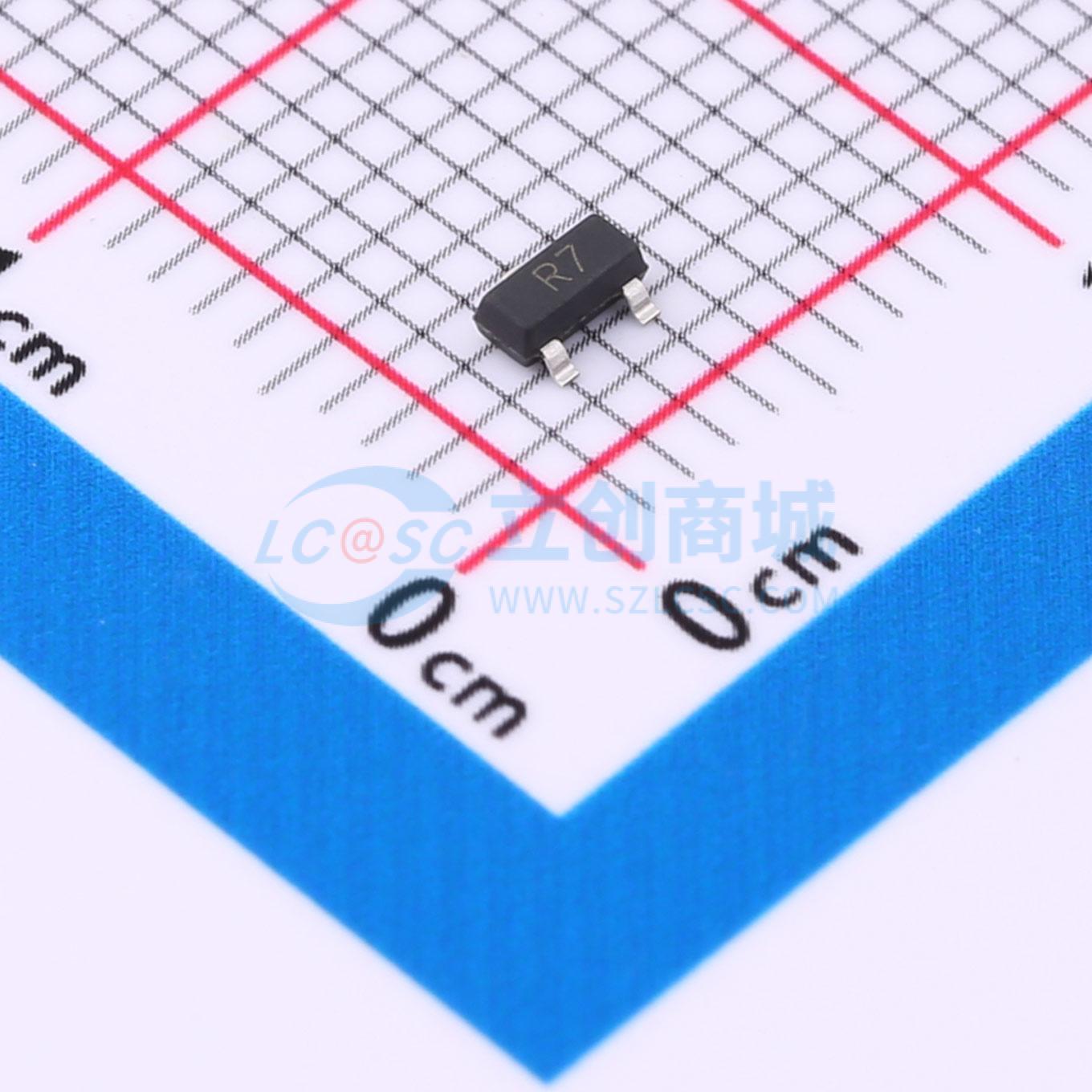

温馨提醒：图片仅供参考，商品以实物为准
IRLML5203TRPBF(ES)
P沟道 耐压:30V 电流:3.8A
- 描述
- IRLML5203TRPBF(ES) 是 P 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的 RDS(ON)。该器件适用于 DC - DC 转换、电源开关和充电电路
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- IRLML5203TRPBF(ES)
- 商品编号
- C42412324
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.8A | |
| 导通电阻(RDS(on)) | 46mΩ@10V；62mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 6.5nC@10V | |
| 输入电容(Ciss) | 550pF | |
| 反向传输电容(Crss) | 63pF | |
| 类型 | P沟道 |
商品概述
IRLML5203TRPBF(ES) 是 P 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 IRLML5203TRPBF(ES) 为无铅产品。
商品特性
- 30 V,RDS(ON) = 46 m Ω(典型值),VGS = -10 V
- RDS(ON) = 62 m Ω(典型值),VGS = -4.5 V
- 快速开关
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
