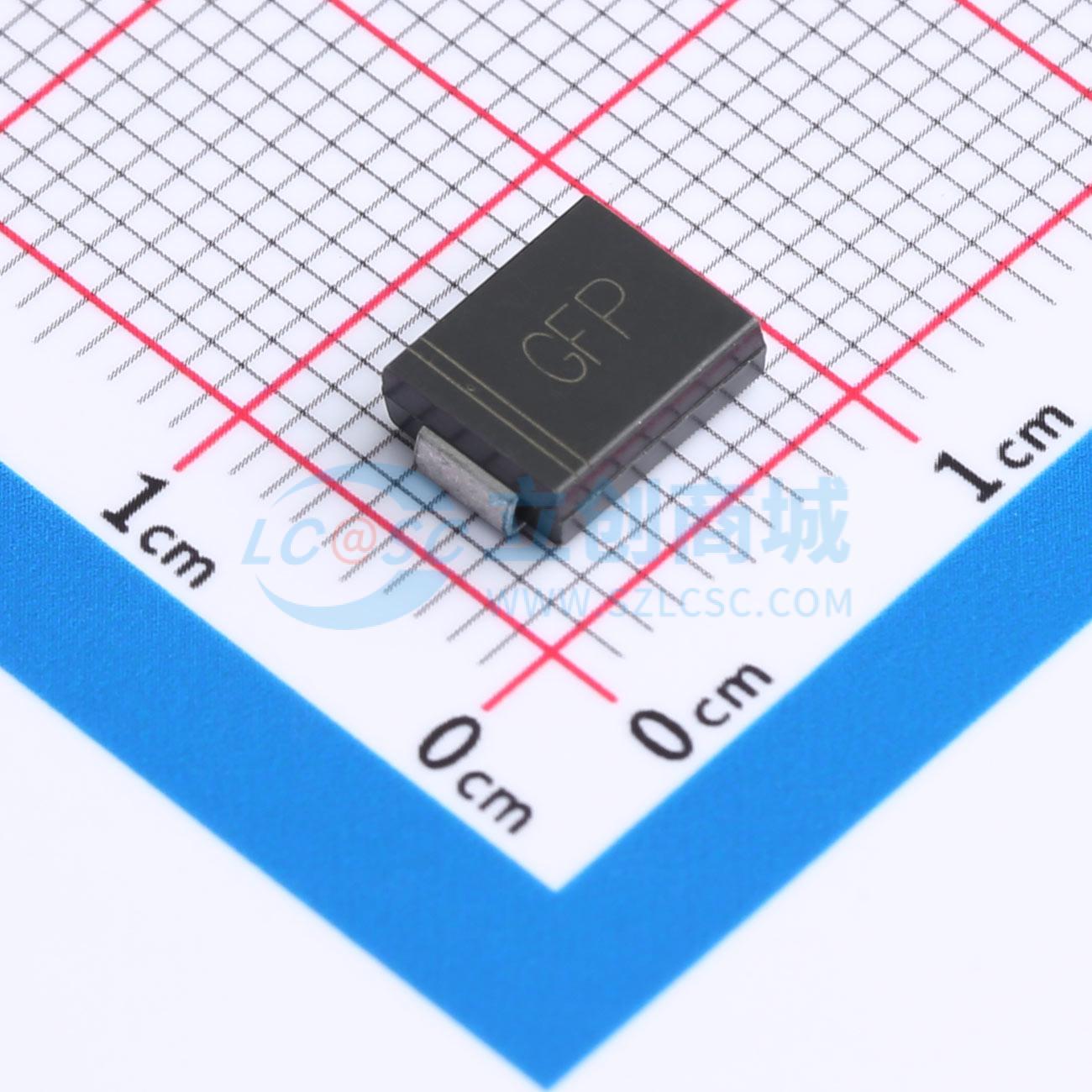

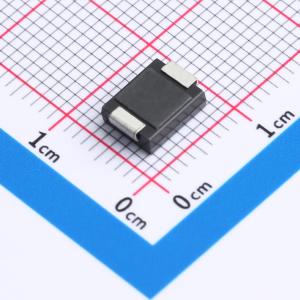

温馨提醒：图片仅供参考，商品以实物为准
HSMCJ36A13F
单向TVS 36V截止 峰值浪涌电流：25.9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件为单向设计，适用于需要可靠过电压保护的场合。其IPP（峰值脉冲电流）高达25.9A，表明能够承受较大的瞬态电流冲击；VRWM（工作峰值反向电压）设定为36V，确保在不超过此电压值时正常运作。适用于单一线路配置，有效防止ESD及其它类型的瞬态电压事件对电子设备造成的潜在损害，保障系统稳定性和数据完整性。
- 商品型号
- HSMCJ36A13F
- 商品编号
- C42401992
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.298995克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 25.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压(VBR) | 44.2V | |
| 反向电流(Ir) | 1pA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形下具备1500W峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在电压高于10V时，典型反向漏电流小于1μA
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
