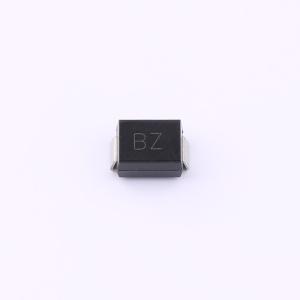

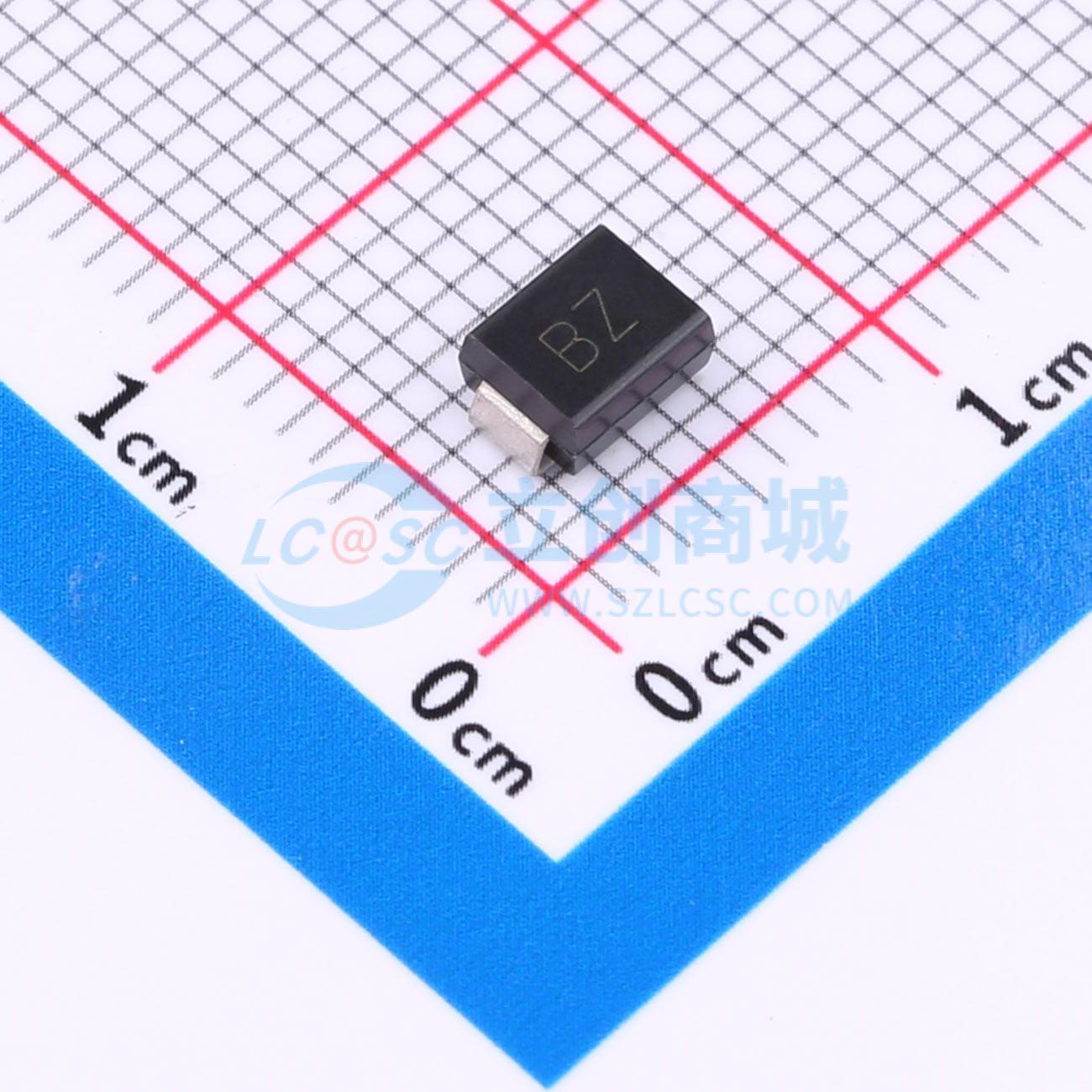

HTPSMB24CAVR
双向TVS 24V截止 峰值浪涌电流：15.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该静电和浪涌保护器件为双向TVS二极管，具有15.5安培的峰值脉冲电流（IPP）处理能力和24伏特的最大工作电压（VRWM）。此元件设计用于单线（LINE:1）应用中，能够有效防止因瞬态电压或静电放电（ESD）事件导致的系统损坏。其紧凑的设计使其适用于需要双向保护的应用场合，确保设备在遭遇非预期电压波动时仍能安全运行。适用于消费电子产品中的接口保护等场景。
- 商品型号
- HTPSMB24CAVR
- 商品编号
- C42402016
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.1355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 15.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 800W | |
| 击穿电压 | 26.7V；29.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 600W 峰值脉冲功率耗散
- 提供单向和双向版本
- 出色的钳位能力
- 玻璃钝化芯片结构
- 低电感
- 快速响应时间
- 塑料材料：UL 可燃性等级 94V - 0
应用领域
- I/O 接口
- 交/直流电源
- 低频信号传输线（RS232、RS485 等）
