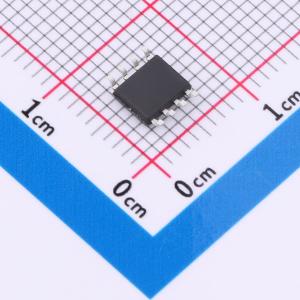

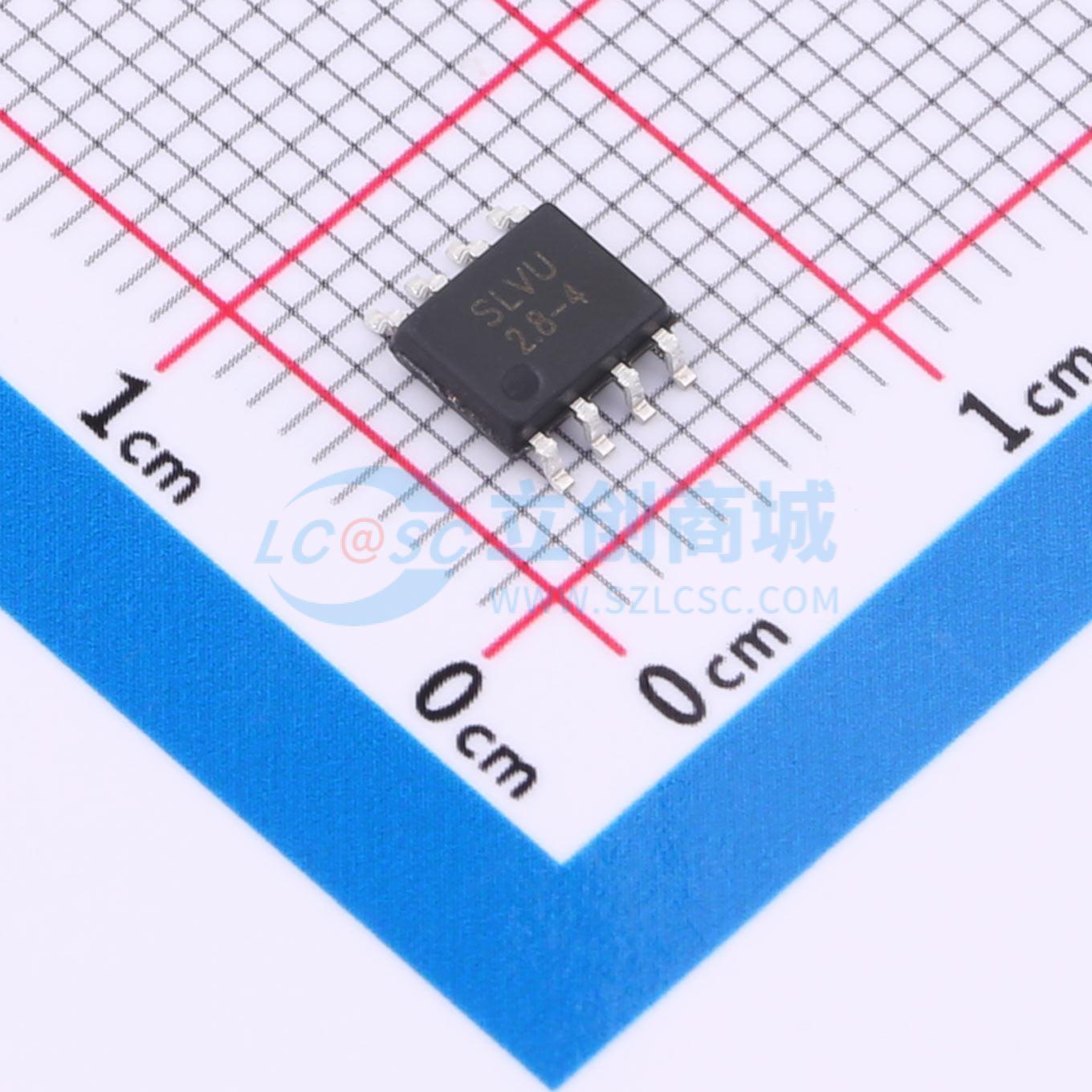

温馨提醒：图片仅供参考，商品以实物为准
HSLVU2.84BTGS
ESD 2.8V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件属于单向TVS二极管，具备20安培的IPP峰值脉冲电流承受能力及2.8伏特的最大重复工作电压（VRWM）。其结电容仅为3皮法拉（CJ），适合用于高速数据线或敏感电路的保护。此元件支持四线路（LINE:4）配置，可以有效地在多通道设备中实施保护策略，防止由于过电压引起的损害，同时保证信号的完整性不受影响。适用于需要精密电压控制与快速反应的应用环境。
- 商品型号
- HSLVU2.84BTGS
- 商品编号
- C42402053
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.8V | |
| 钳位电压 | 8.5V；18V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压(VBR) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。
商品特性
- 400W 峰值脉冲功率 (8/20μs)
- 保护两对线路（四条线）
- 超低泄漏电流：nA 级别
- 低工作电压：2.8V
- 极低电容：2pF
- 超低钳位电压
- JEDEC SO-8 封装
- 符合以下标准：- IEC 61000-4-2 (ESD) 抗扰度测试：空气放电 ±30kV，接触放电 ±30kV - IEC61000-4-5 (雷击) 30A (8/20μs)
- 符合 RoHS 标准
