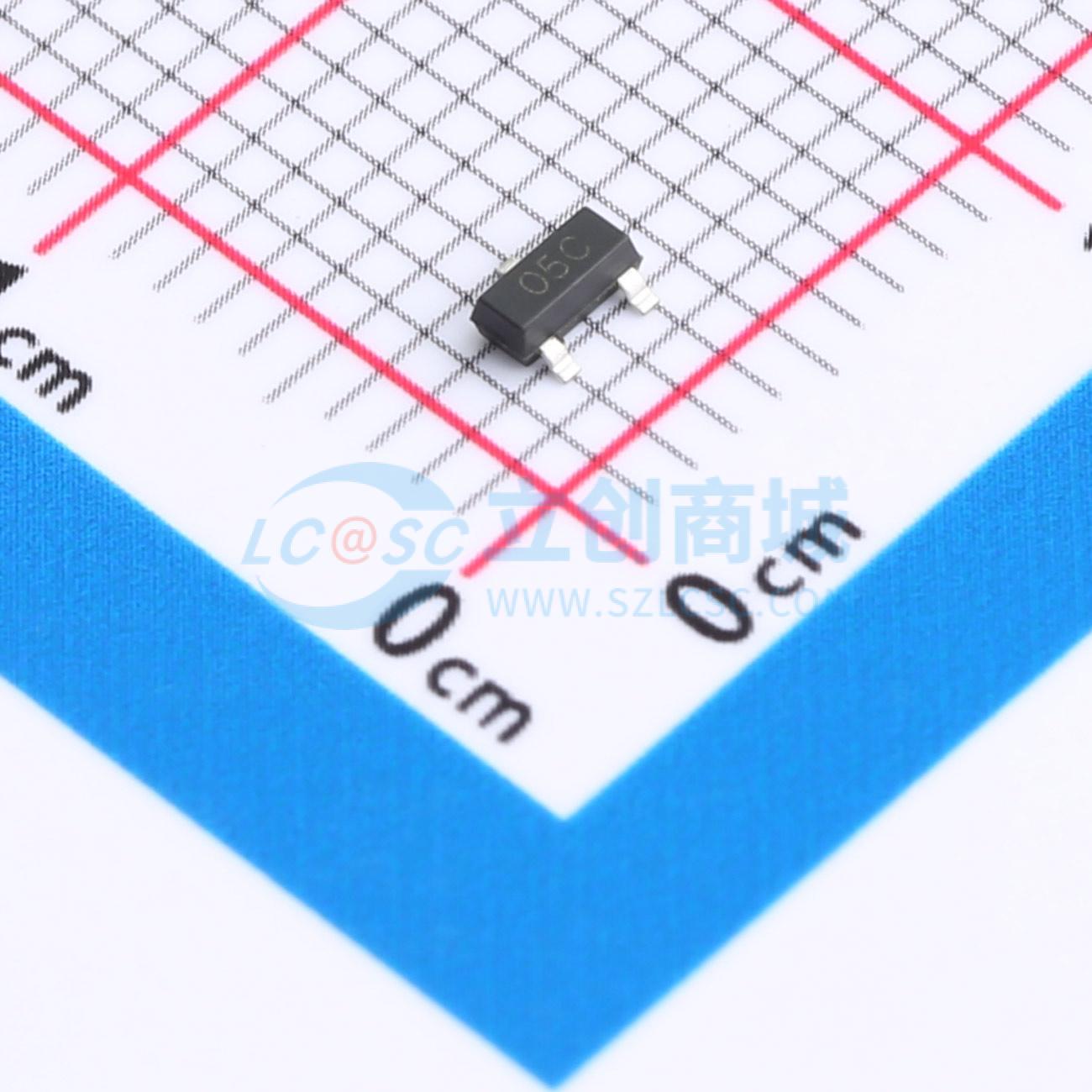

温馨提醒：图片仅供参考，商品以实物为准
HPESD5V2S2UT215
单向ESD 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护元件（TVS/ESD）设计用于提供高效的过电压保护。它具有17A的峰值脉冲电流（IPP）承受能力，能够有效应对瞬时电压波动对电路造成的威胁。该元件的最大持续工作电压（VRWM）为5V，适用于广泛的低电压应用环境。元件的电容值（CJ）为180pF，有助于保持信号的纯净度，特别适合高速数据传输线路的保护。采用单向（Uni）设计，支持单向过压保护需求。双通道配置使其能够同时保护两个独立线路，确保系统稳定运行。
- 商品型号
- HPESD5V2S2UT215
- 商品编号
- C42402074
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.026768克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 180pF |
商品概述
HPESD5V2S2UT215可保护敏感的半导体元件免受静电放电及其他电压引起的瞬态事件所造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护2条单向线路。封装为SOT-23。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触) ±30kV (空气) 及 IEC 61000-4-4 (EFT) 40A (5×50 ns) 标准
- 峰值功耗：350W (8×20μs)
- 工作电压：5V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
