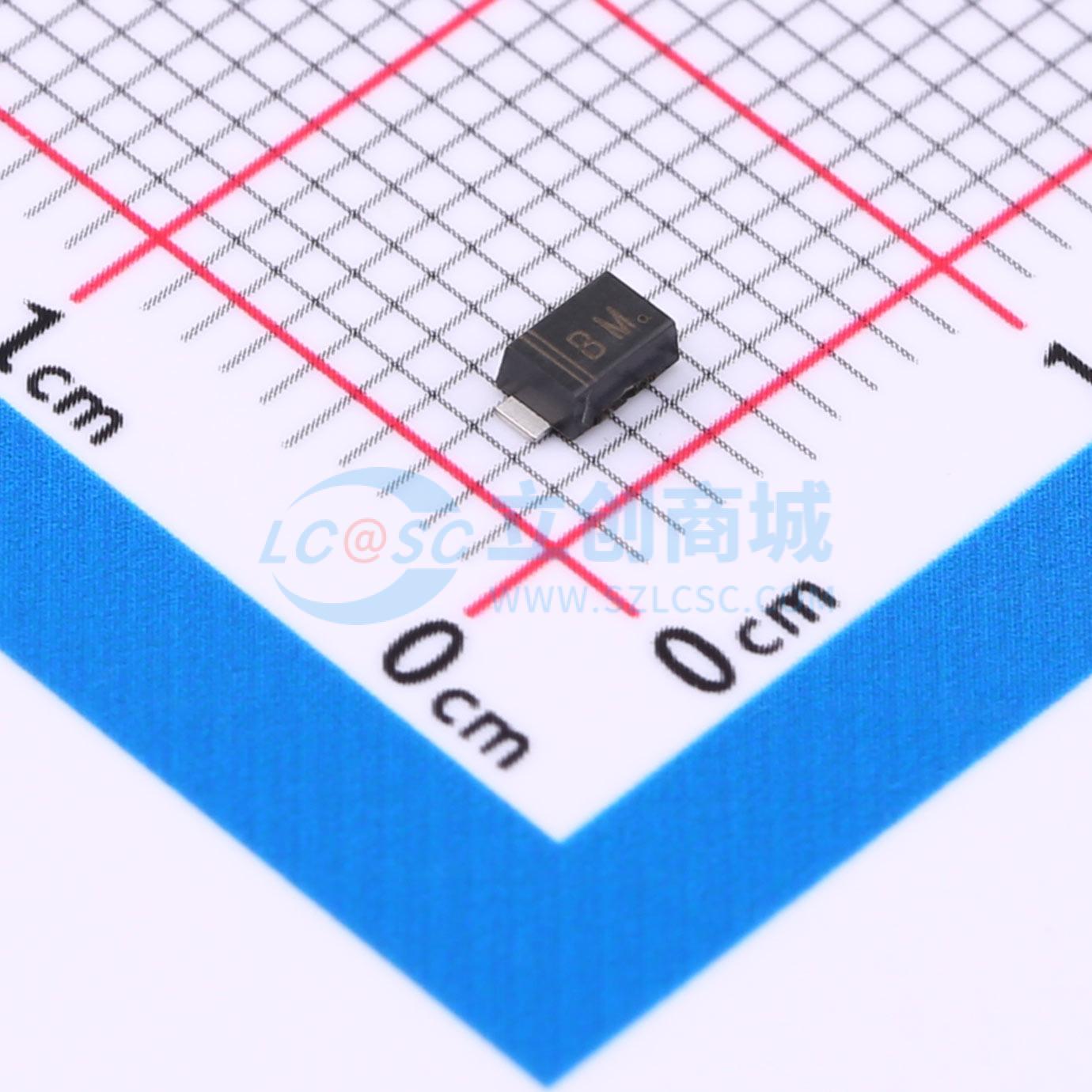

温馨提醒：图片仅供参考，商品以实物为准
HSZSMF15AT1G
单向TVS 15V截止 峰值浪涌电流：8.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款TVS/ESD静电和浪涌保护器件，具备8.2A的峰值脉冲电流(IPP)处理能力，工作电压(VRWM)为15V。作为单向(Uni)设计，它适用于单线路上的过压保护。该器件能够有效防止静电放电及瞬态电压尖峰对电子设备造成的损害，保证信号传输的安全与稳定。其紧凑的设计特别适合空间受限的应用场合，确保在不牺牲性能的前提下提供高效的保护。
- 商品型号
- HSZSMF15AT1G
- 商品编号
- C42402113
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 8.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压(VBR) | 16.7V；18.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低剖面封装。
- 玻璃钝化结。
- 低电感。
- 塑料封装符合保险商实验室阻燃标准。
- 外壳：符合JEDEC标准的SOD-123FL/SMF模塑塑料外壳。
- 端子：符合MIL-STD-750方法2026A的可焊性要求。
- 极性：本体上标有极性符号。
- 安装位置：任意。
- 重量：0.00~7盎司，0.02克。
- 标记：日期代码和标记代码见第2页。
- 安装在5.0mm × 5.0mm（0.03mm厚）的铜焊盘上，每个端子一个。
- 8.3ms单一半正弦波，或等效方波，占空比=最大每分钟4个脉冲。
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线路
