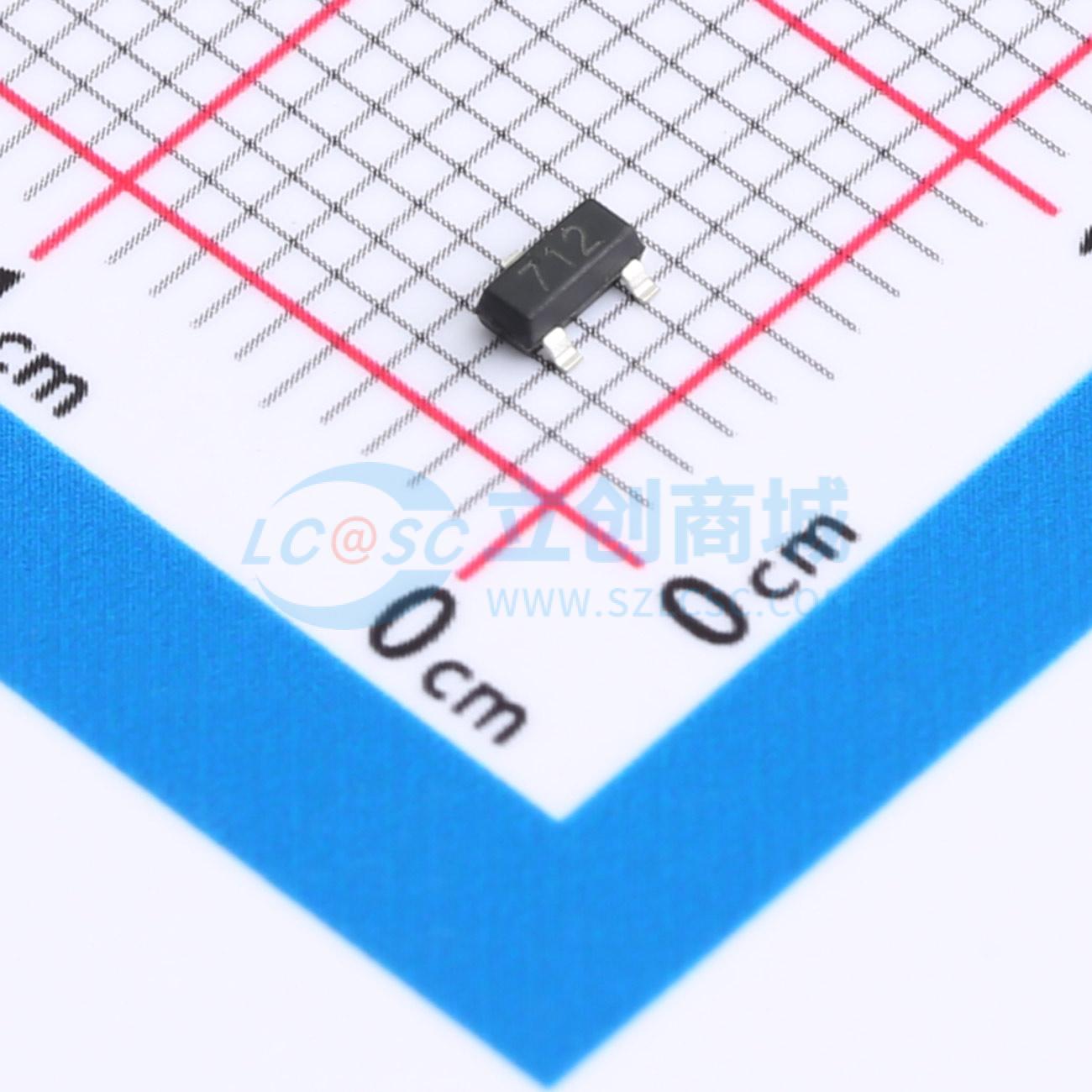

温馨提醒：图片仅供参考，商品以实物为准
HSM71202HTG
双向ESD 12V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护元件（TVS/ESD）适用于需要高效电压抑制的电路设计。它具备双通道双向结构，能同时保护两个独立的数据线免受瞬态电压威胁。该元件的最大持续工作电压（VRWM）分别为7V和12V，适用于不同电压等级的应用场景。它可承受高达24A或15A的峰值脉冲电流（IPP），展现出强大的过电压保护能力。寄生电容（CJ）为55皮法，保持了良好的信号兼容性，减少了对信号质量的影响。这款元件是确保电子设备安全运行的理想选择。
- 商品型号
- HSM71202HTG
- 商品编号
- C42402111
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
商品概述
HSM71202HTG可保护敏感半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。该器件为设计者提供了在阵列不切实际的应用中保护一条双向线路的灵活性。封装为SOT-23。
商品特性
- 低电容。
- 低钳位电压。
- 静电放电保护。
- 符合IEC 61000-4-2标准：空气放电：±15kV；接触放电：±8kV。
- 我们声明产品材料符合RoHS要求且无卤素。
