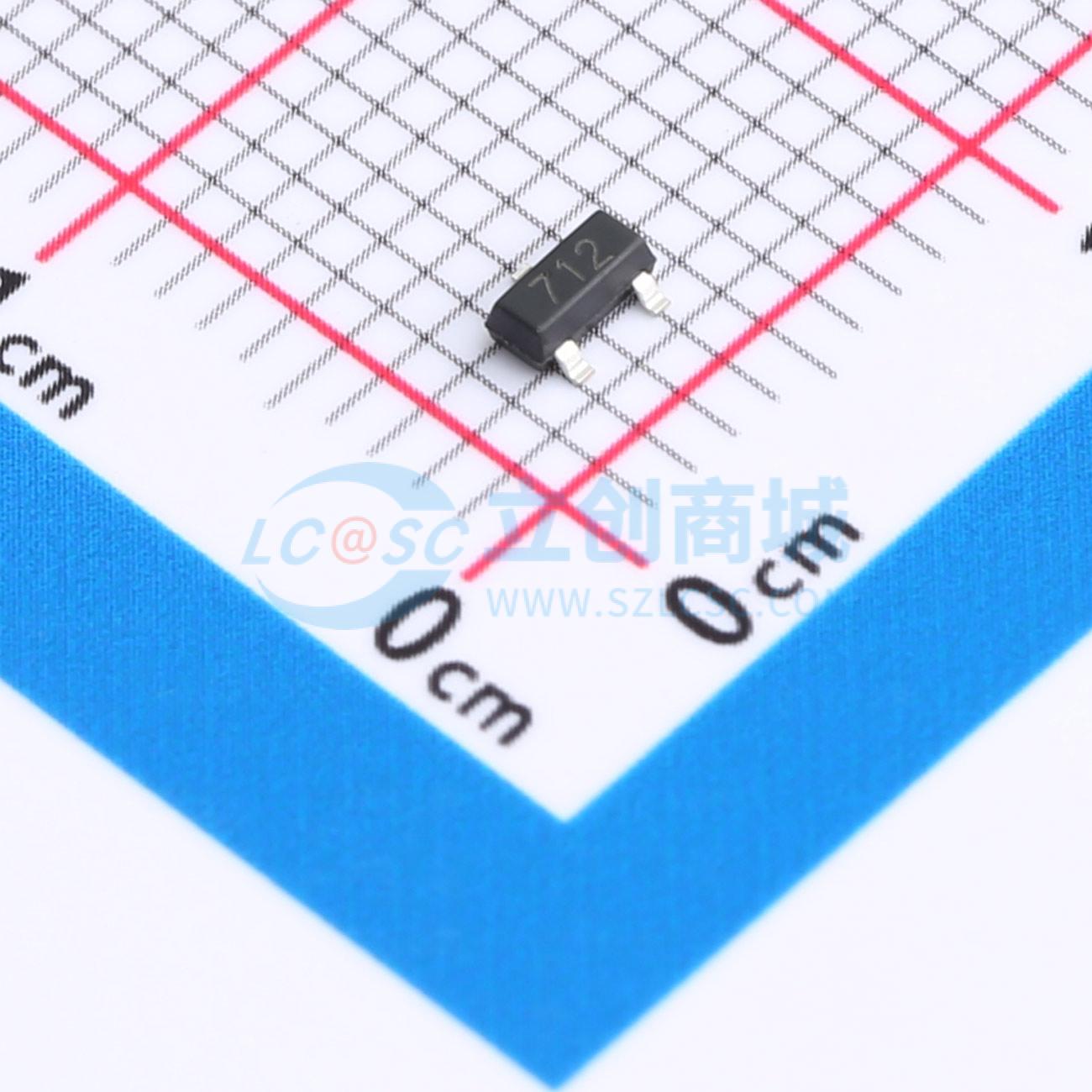

温馨提醒：图片仅供参考，商品以实物为准
HPG712FBS23
双向ESD 7V 12V截止 峰值浪涌电流：24A 15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护元件（TVS/ESD）设计用于提供高效能的瞬态电压抑制，适用于各种电子设备中的敏感电路保护。它具备24A和15A的最大峰值脉冲电流（IPP），确保了对突发高能量冲击的有效防护。工作电压（VRWM）分别为7V和12V，适应不同应用场景下的需求。该元件拥有55皮法（pF）的低结电容（CJ），减少了对信号完整性的干扰，特别适合高速数据线的保护。采用双通道（LINE:2通道）设计，支持双向（Bi双向）保护模式，能够有效抵御正负方向的过电压事件，确保系统的稳定运行。其紧凑的设计和高性能指标，使其成为电子设备中不可或缺的安全保障组件。
- 商品型号
- HPG712FBS23
- 商品编号
- C42402075
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V；12V | |
| 钳位电压 | 19V；32V | |
| 峰值脉冲电流(Ipp) | 24A；15A | |
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压(VBR) | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
商品概述
HPG712FBS23器件用于保护敏感半导体组件，防止其因静电放电和其他电压引起的瞬态事件而受损或工作异常。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用SOT-23封装。
商品特性
- 低电容。
- 低钳位电压。
- ESD保护。
- 符合IEC 61000-4-2标准：空气放电±15kV，接触放电±8kV。
- 声明产品材料符合RoHS要求且无卤。
