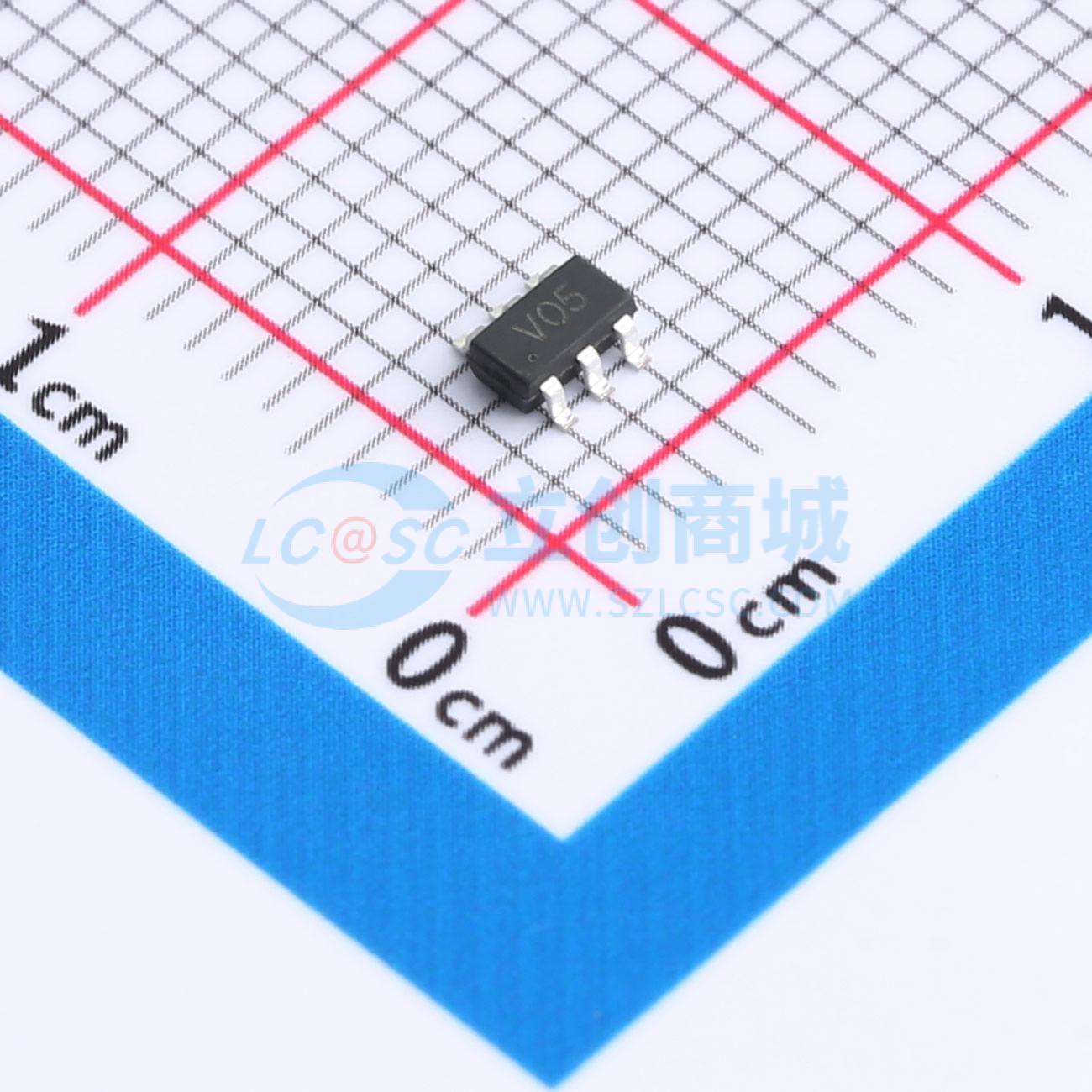

温馨提醒：图片仅供参考，商品以实物为准
HUSBLC64SC6Y
5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件（TVS/ESD）具备4安培的IPP峰值脉冲电流承受能力及5伏特的VRWM最大重复工作电压。其0.5皮法的结电容（CJ）确保了对高速数据线的兼容性，减少了对信号完整性的影响。此装置支持四线（LINE:4）保护，并采用单向（Uni）设计，使其成为敏感电子设备接口的理想选择，能够在不影响性能的前提下提供有效的瞬态电压抑制。
- 商品型号
- HUSBLC64SC6Y
- 商品编号
- C42402081
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.0325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 55W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 0.8pF |
商品概述
HUSBLC64SC6Y是一款5通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负的ESD电流导向正电源轨或负电源轨。一个齐纳二极管被集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为GND）连接到系统地。正的ESD电流通过一个ESD二极管和齐纳二极管导向地，正的ESD电压被钳位在齐纳电压。
商品特性
- 5通道ESD保护
- 提供符合IEC61000-4-2标准第4级的ESD保护
- ±27kV空气放电
- ±15kV接触放电
- 通道I/O对地电容：0.4pF（最大值）
- 通道I/O对I/O电容：0.8pF（最大值）
- 低钳位电压
- 低工作电压
- 改进的齐纳结构
- 优化的封装便于高速数据线PCB布局
- 符合RoHS标准
