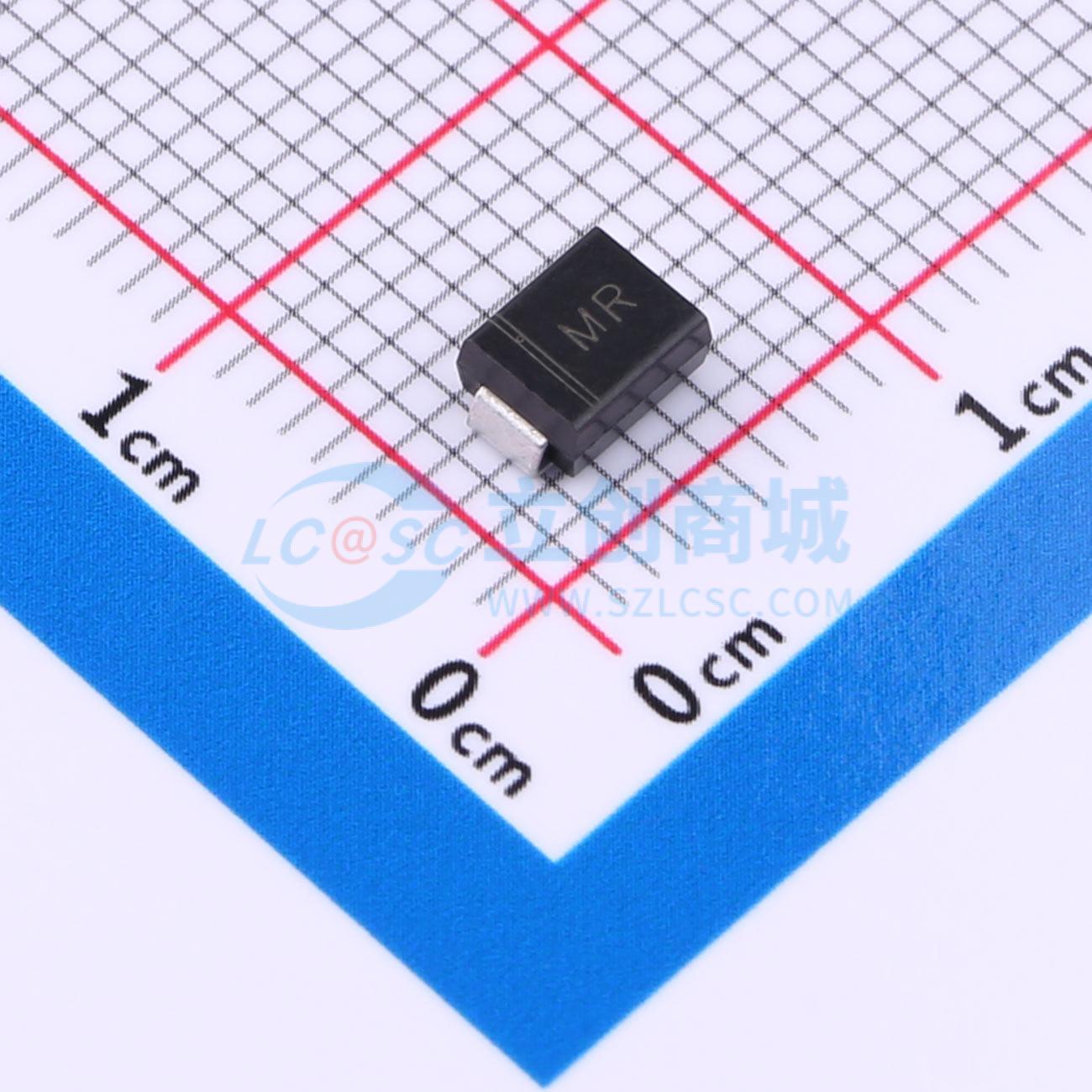

温馨提醒：图片仅供参考，商品以实物为准
HSMBJ40A13F
单向TVS 40V截止 峰值浪涌电流：9.3A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件属于TVS/ESD类别，具有单向保护特性。其峰值脉冲电流IPP为9.3A，反向工作电压VRWM为40V，适用于单线配置。此产品专为抵御静电放电及瞬态电压浪涌设计，能够有效保护敏感电子电路免受过压损害。它适用于多种消费电子产品、通信设备以及数据传输接口等场合，确保在面对突发性电压冲击时，设备能够保持正常运行与长期可靠性。
- 商品型号
- HSMBJ40A13F
- 商品编号
- C42402103
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 9.3A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 800W@10/1000us | |
| 击穿电压 | 49.1V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 峰值脉冲功率耗散600W
- 提供单向和双向版本
- 出色的钳位能力
- 玻璃钝化芯片结构
- 低电感
- 快速响应时间
- 塑料材质：UL可燃性等级分类为94V - 0
应用领域
- 输入输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
