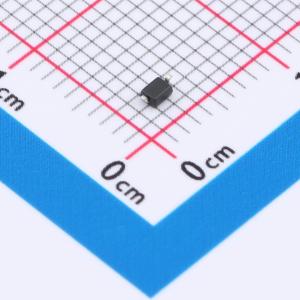

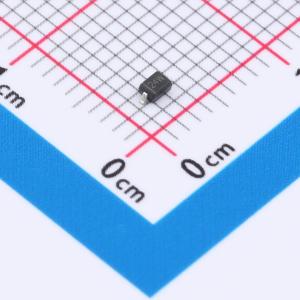

温馨提醒：图片仅供参考，商品以实物为准
HESDBM24VD3
单向ESD 24V截止 峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护器为双向TVS二极管类型，具有6安培的峰值脉冲电流（IPP）处理能力，在反向重复电压（VRWM）方面可达24伏特。其电容值（CJ）仅为25皮法拉，适用于需要高速数据传输的线路保护，且适用于单线配置（LINE:1）。该元件的小型化和低电容特性使其成为保护敏感电子设备免受瞬态电压影响的理想选择，尤其适用于要求信号完整性高的应用中。
- 商品型号
- HESDBM24VD3
- 商品编号
- C42402089
- 商品封装
- SOD-323(SC-76)
- 包装方式
- 编带
- 商品毛重
- 0.023737克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HESDBM24VD3 可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类产品中保护。它为设计人员提供了在无法使用阵列的应用中保护一条单向线路的灵活性。封装为 SOD-323。
商品特性
- 小巧的外形尺寸
- 250W 峰值脉冲功率（tp = 8/20μs）
- 数据线瞬态保护符合 IEC 61000-4-2（静电放电）±15kV（空气放电）、±8kV（接触放电）；IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）；IEC 61000-4-5（雷击）24A（8/20μs）
- 适用于便携式电子产品的小型封装
- 适用于静电放电保护应用中替代多层压敏电阻
- 保护一条输入/输出线或电源线
- 低箝位电压
- 工作电压：24V
- 低泄漏电流
- 采用固态硅雪崩技术
