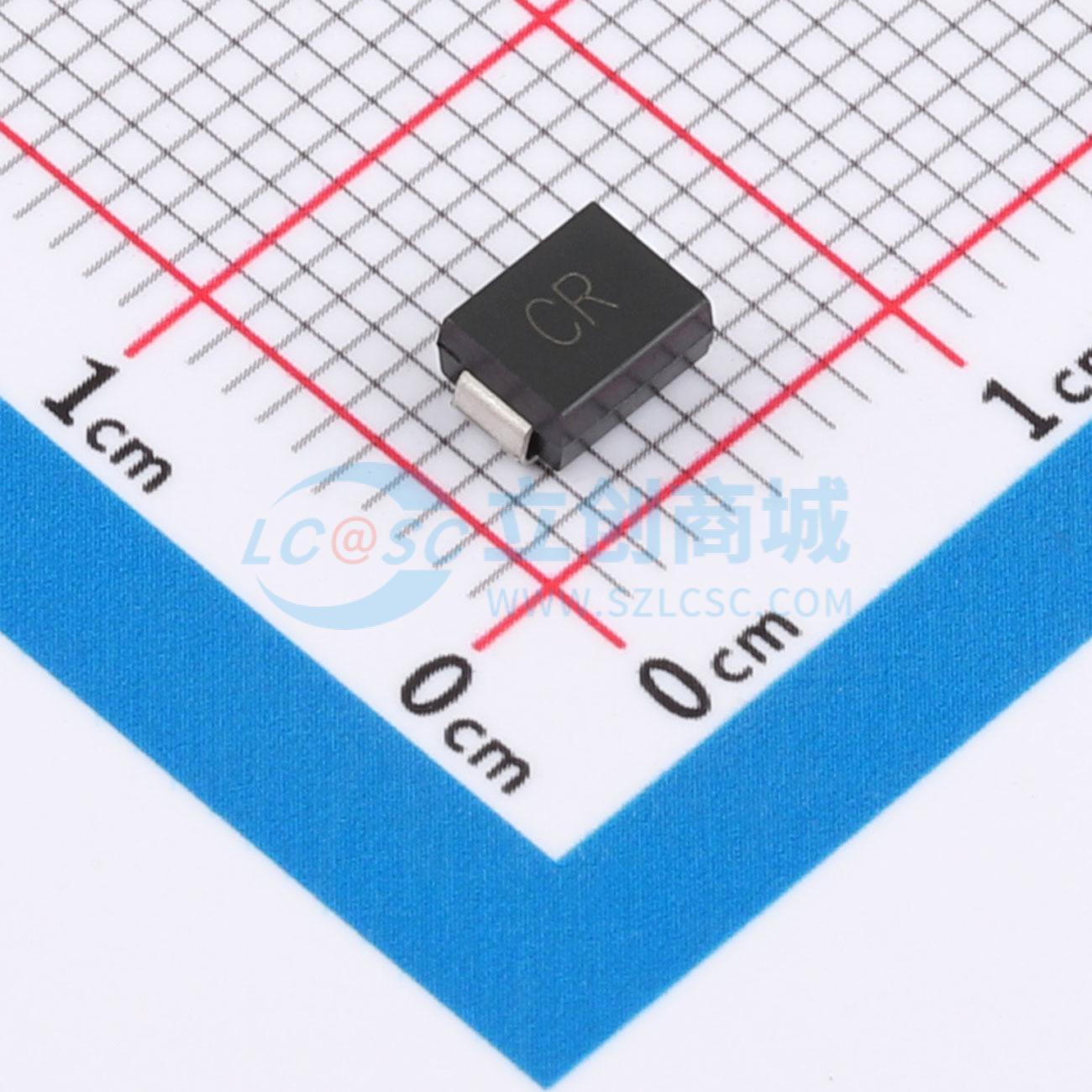

温馨提醒：图片仅供参考，商品以实物为准

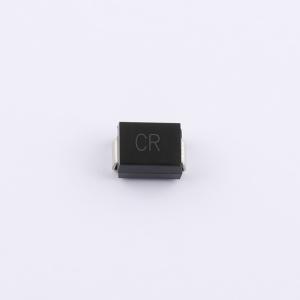

HSZP6SMB36CAT3G
双向TVS 30.8V截止 峰值浪涌电流：12.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件为TVS/ESD类型，具备12.2安培的IPP/A峰值脉冲电流承受能力和30.8伏特的最大工作电压VRWM/V。作为一款双向保护装置，它能在正反两个方向上提供防护，适用于需要一线保护的应用场合。当线路遭遇非预期的电压突变时，该元件能迅速响应，限制电压水平，防止连接在其上的敏感设备受到损害，适用于多种电子设备中的信号线和电源入口处的保护需求。
- 商品型号
- HSZP6SMB36CAT3G
- 商品编号
- C42402061
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.1375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30.8V | |
| 钳位电压 | 49.9V | |
| 峰值脉冲电流(Ipp) | 12.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 800W@10/1000us | |
| 击穿电压 | 37.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 600W 峰值脉冲功率耗散
- 提供单向和双向版本
- 出色的钳位能力
- 玻璃钝化芯片结构
- 低电感
- 快速响应时间
- 塑料材料：UL 可燃性等级 94V - 0
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485 等）
