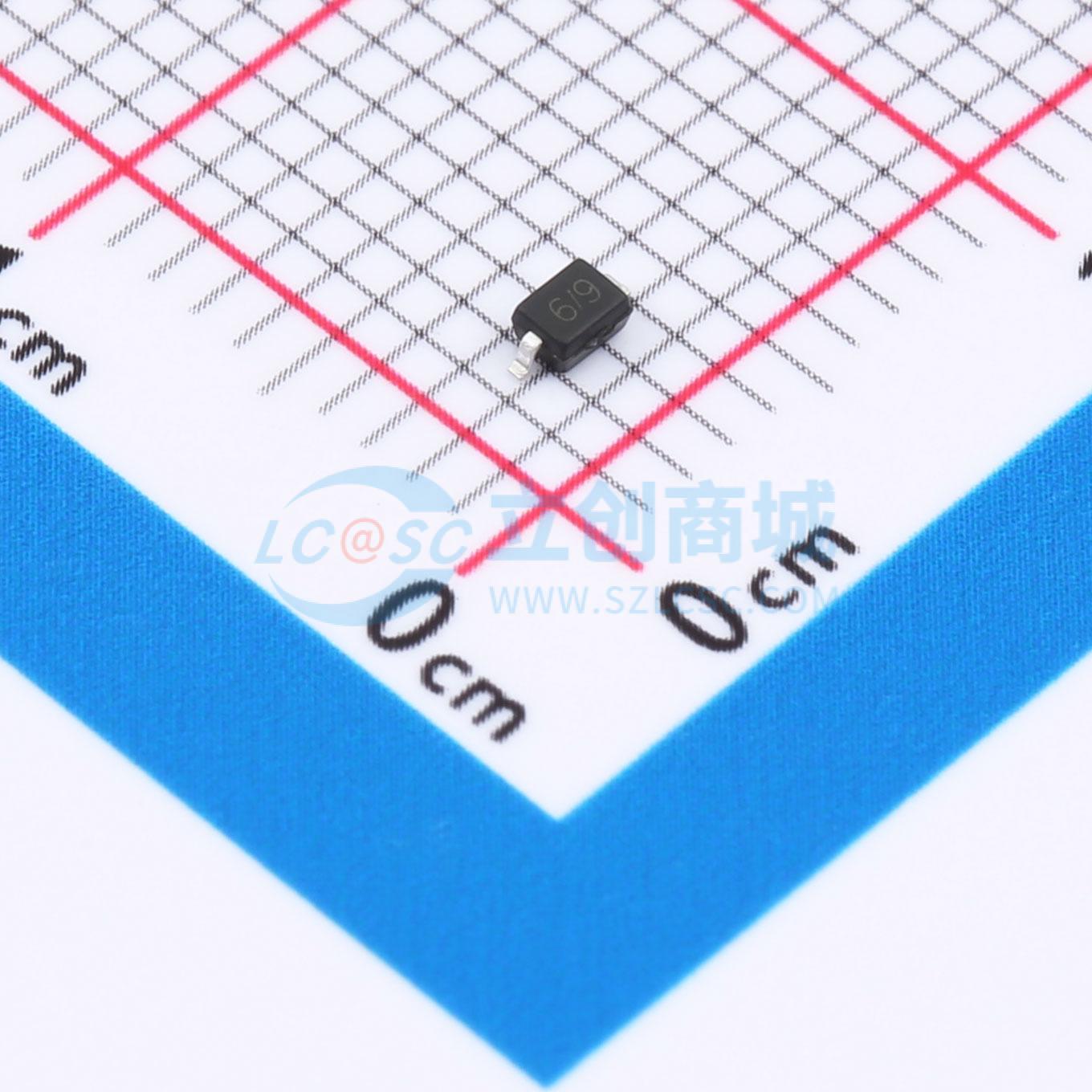

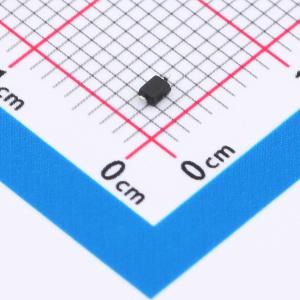

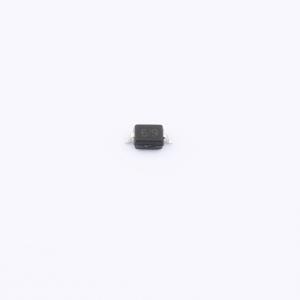

HPESD12VL1BA115
双向ESD 12V截止 峰值浪涌电流：15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件为双向型，IPP/A峰值脉冲电流达到15安培，能有效抵御瞬态高压冲击。其最大重复工作电压（VRWM/V）为12伏特，适用于需要中高压保护的应用中。结电容（CJ）为20皮法，适用于对电容有一定容忍度的数据线保护。该器件设计为单线（1线）保护，适用于需要双向电流保护的应用场景，如通讯端口及其他电子设备的防护。
- 商品型号
- HPESD12VL1BA115
- 商品编号
- C42402073
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.023737克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 23V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压(VBR) | 13.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
该器件保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。封装为SOD-323。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在8×20μs脉冲下峰值功率高达200瓦
- 低泄漏电流
- 响应时间典型值小于1 ns
- 符合人体模型，静电放电等级为3级（大于16 kV）
- 符合IEC61000-4-2标准4级静电放电防护
- 符合IEC61000-4-4标准4级电快速瞬变脉冲群防护
