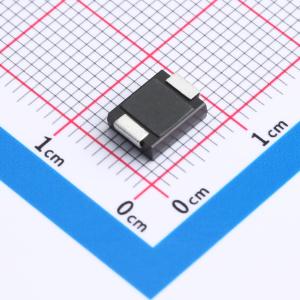

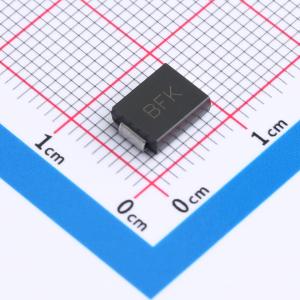

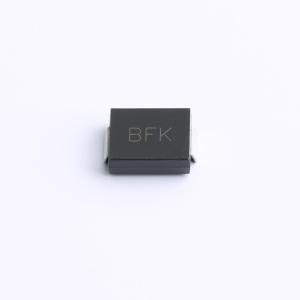

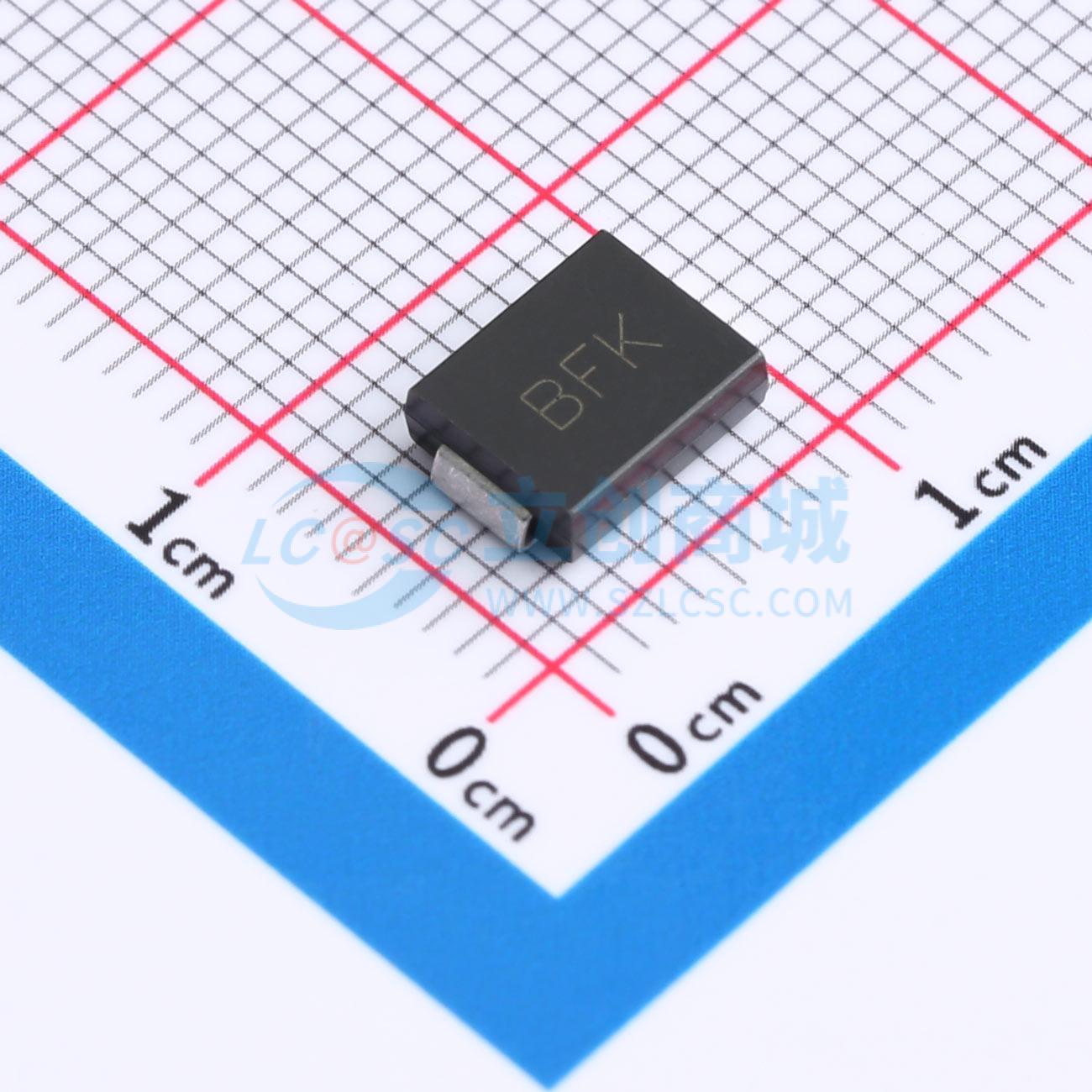

HSM15T36CAY
双向TVS 36V截止 峰值浪涌电流：25.9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件为双向TVS二极管，具有31安培的IPP（峰值脉冲电流）和30伏特的VRWM（重复性雪崩电压）。适用于单线路上的瞬态电压抑制，能够有效防止因电压突变而对敏感电子设备造成的损害。其设计用于自动保护电路免受由于静电放电（ESD）或电源线上的瞬时过压导致的潜在破坏，确保系统的可靠性和稳定性。
- 商品型号
- HSM15T36CAY
- 商品编号
- C42402056
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 25.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压(VBR) | 44.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应变消除
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形下具备1500W峰值脉冲功率能力
- 重复频率（占空比）：0.01%
- 快速响应时间
- 在10 V以上时，典型反向电流小于1 μA
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
