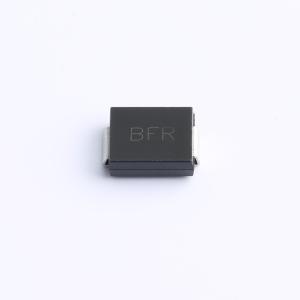

温馨提醒：图片仅供参考，商品以实物为准
HSM15T47CAY
双向TVS 40V截止 峰值浪涌电流：23.3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件属于TVS/ESD系列，具备双向导通特性。其IPP（峰值脉冲功率）达到23.3千瓦，能够有效吸收并转移瞬态电压，提供安全防护。VRWM（重复工作电压）为40伏特，适合用于线路保护中，确保设备在正常工作电压范围内免受损害。适用于通信接口、消费电子产品中的数据线及信号线保护等应用场景，有助于提升终端产品的可靠性与稳定性。
- 商品型号
- HSM15T47CAY
- 商品编号
- C42402031
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.298克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 23.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压(VBR) | 44.4V；49.1V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除
- 低电感
- 优秀的钳位能力
- 在10/1000μs波形下具备1500W峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10 V以上时，典型反向漏电流小于1 μA
- 封装：SMC (DO-214AB)
- 外壳：JEDEC SMC(DO-214AB)模塑塑料外壳
- 端子：符合STD-750方法2026的可焊性要求
- 极性：外壳上标有极性符号
- 安装位置：任意
- 重量：0.003盎司，0.095克
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
