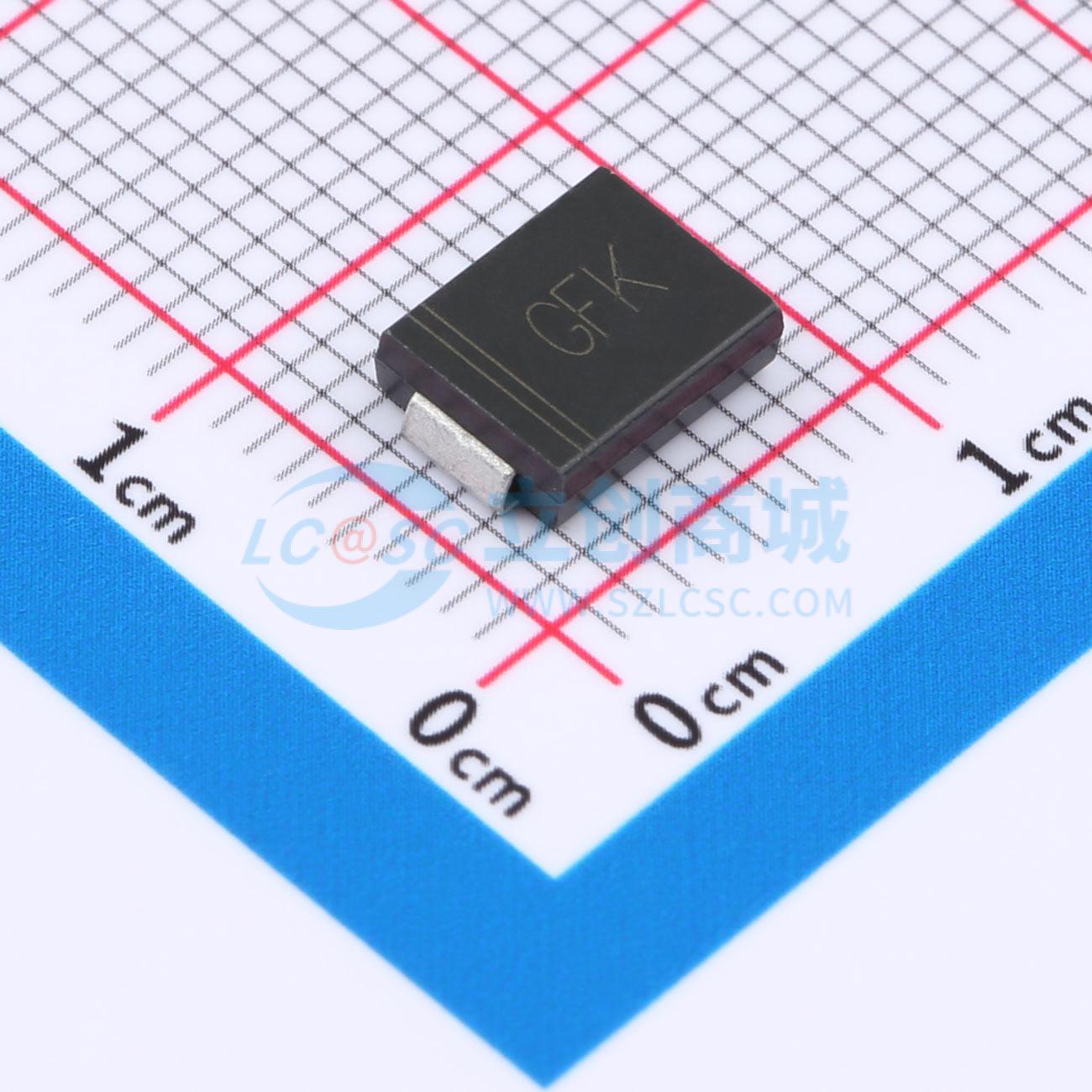

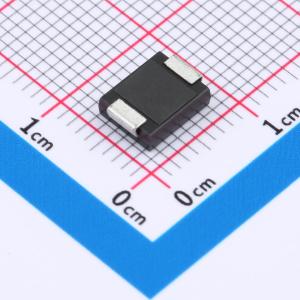

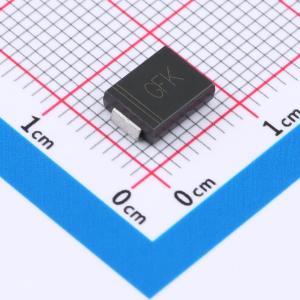

H3.0SMCJ30A
单向TVS 30V截止 峰值浪涌电流：31A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护装置是一款单向TVS二极管，具备31安培的IPP（峰值脉冲电流承受能力）与30伏特的VRWM（工作反向电压）。适用于单线电路保护场景，如电子设备中的信号线防护，能够有效抵御因静电放电或突发电压升高而引起的损害。其快速响应特性可以及时钳位电压，保护后级电路免受瞬态高压的影响。
- 商品型号
- H3.0SMCJ30A
- 商品编号
- C42402020
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 31A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压(VBR) | 36.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形下具备1500W峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在电压高于10V时，典型反向漏电流小于1μA
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
