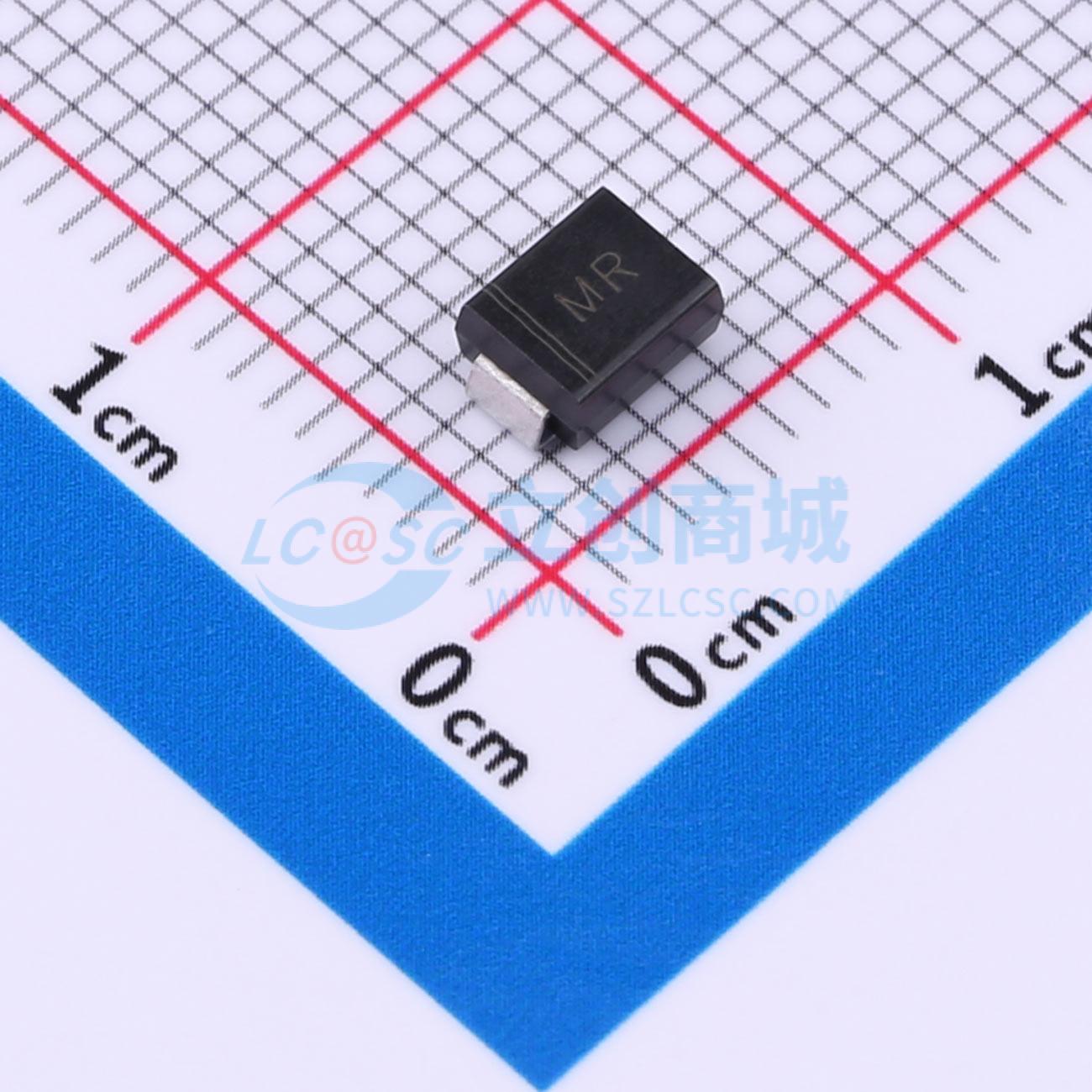

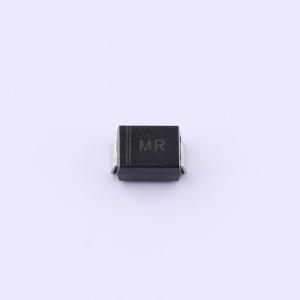

HSMBJ40AQ13F
单向TVS 40V截止 峰值浪涌电流：9.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该静电和浪涌保护器件为单向类型，具备9.3安培的IPP峰值脉冲电流承受能力及40伏特的VRWM最大工作电压。这类组件通常用于一线防护场景，能够在电涌或静电放电事件中，提供快速响应和可靠保护，防止后端电路受损。适用于需要增强瞬态电压耐受性的多种消费电子产品设计中，有助于提升整体系统的稳健性。
- 商品型号
- HSMBJ40AQ13F
- 商品编号
- C42401998
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.144221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 9.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 800W | |
| 击穿电压 | 44.4V；49.1V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 600W 峰值脉冲功率耗散
- 提供单向和双向版本
- 出色的钳位能力
- 玻璃钝化芯片结构
- 低电感
- 快速响应时间
- 塑料材料：UL 阻燃等级 94V-0
应用领域
- I/O 接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485 等）
