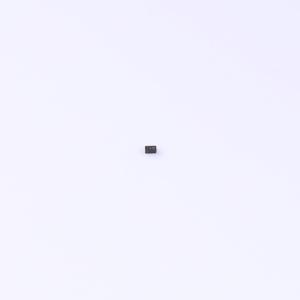

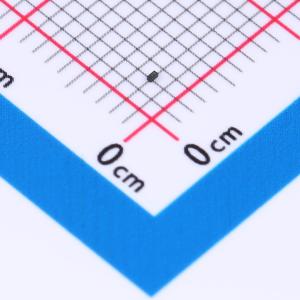

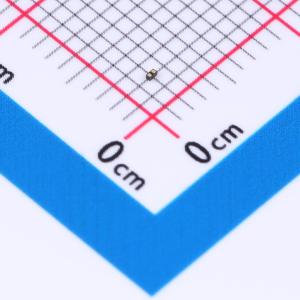

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC2XD5VBF
双向ESD 5V截止 峰值浪涌电流：8A
- 描述
- 该静电和浪涌保护器件采用Bi双向设计，适用于需要高效过压保护的电子设备。其IPP/A（峰值脉冲电流）可达8A，确保在面对强烈瞬态电压时仍能提供可靠保护；VRWM/V（工作电压）为5V，适合于多种低压应用环境；CJ/pF（结电容）为15pF，表明它在保证良好保护性能的同时，对信号传输的影响较小。单线配置简化了电路设计，便于集成至各类消费电子产品中，有效防止静电放电及浪涌损害。
- 商品型号
- HPESDNC2XD5VBF
- 商品编号
- C42402010
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00932克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
该器件可保护敏感半导体元件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。
商品特性
- 小型封装外形尺寸：0.61 mm × 0.31 mm
- 低封装高度：0.28 mm
- 低泄漏
- 响应时间典型值 < 1 ns
- 符合人体模型静电放电等级 3 级（> 16 kV）
- IEC61000-4-2 等级 4 静电放电防护
- 无铅器件
- 声明产品材料符合 RoHS 要求
