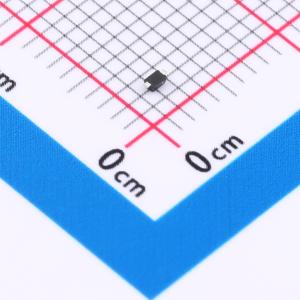

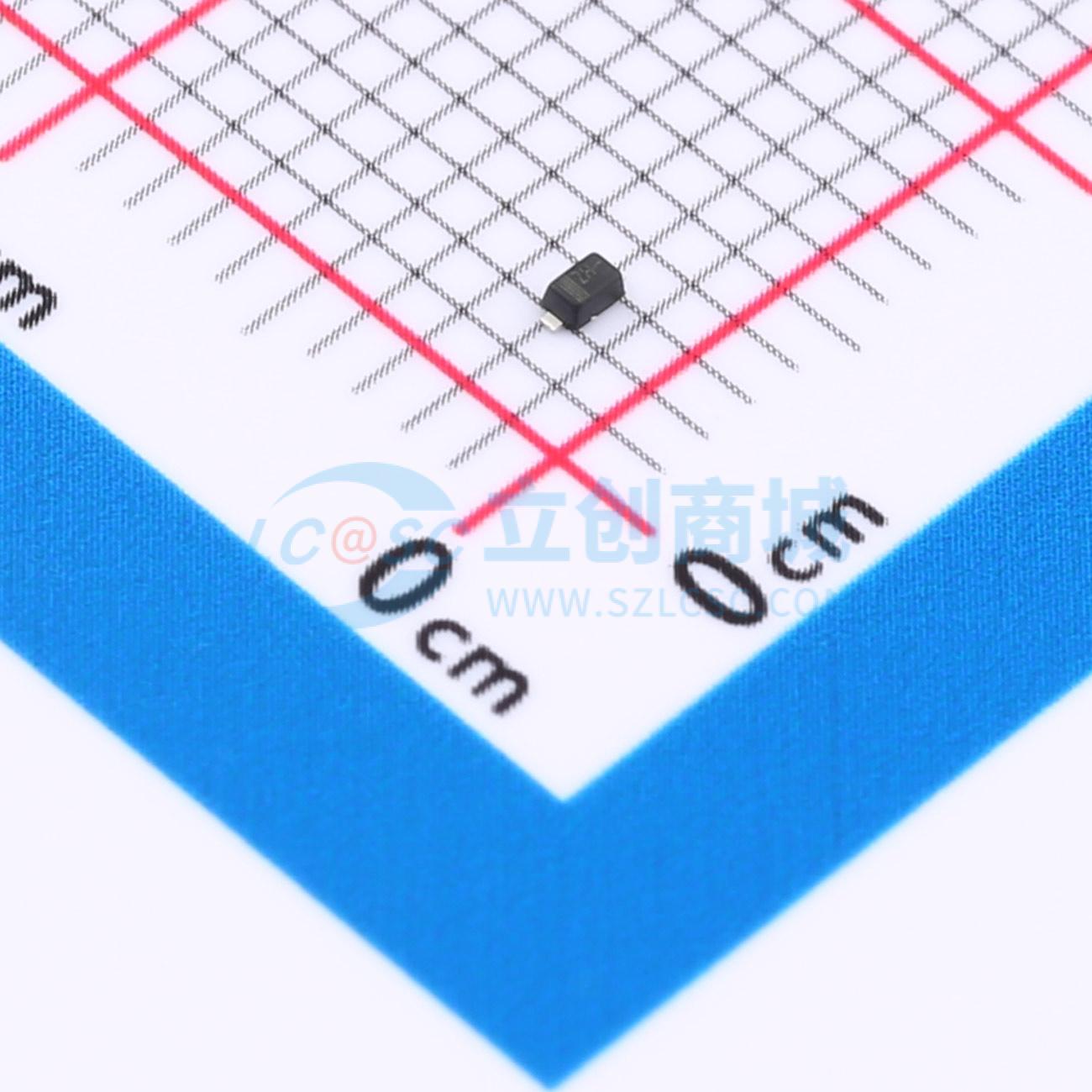

温馨提醒：图片仅供参考，商品以实物为准
HLESD5Z7.0T1G-HXY
单向ESD 7V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护器件为单向设计，具有9安培的峰值脉冲电流（IPP）处理能力，在反向工作电压（VRWM）下可承受高达7伏特的电压。其电容值（CJ）仅为40皮法拉，适用于需要最小信号干扰的应用场景。该器件适用于单线保护，能够在数据传输线路中有效防止由静电放电（ESD）或瞬态电压尖峰引起的损害，确保设备稳定运行。
- 商品型号
- HLESD5Z7.0T1G-HXY
- 商品编号
- C42402012
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 14.5V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 130W | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HLESD5Z7.0T1G器件可保护敏感的半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在无法使用阵列的应用中保护一条单向线路。封装为SOD-523。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2标准，接触放电±8kV，空气放电±15kV；符合IEC 61000-4-4标准，40A（5/50 ns）
- 峰值功耗：200W（8/20us）
- 工作电压：7V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
