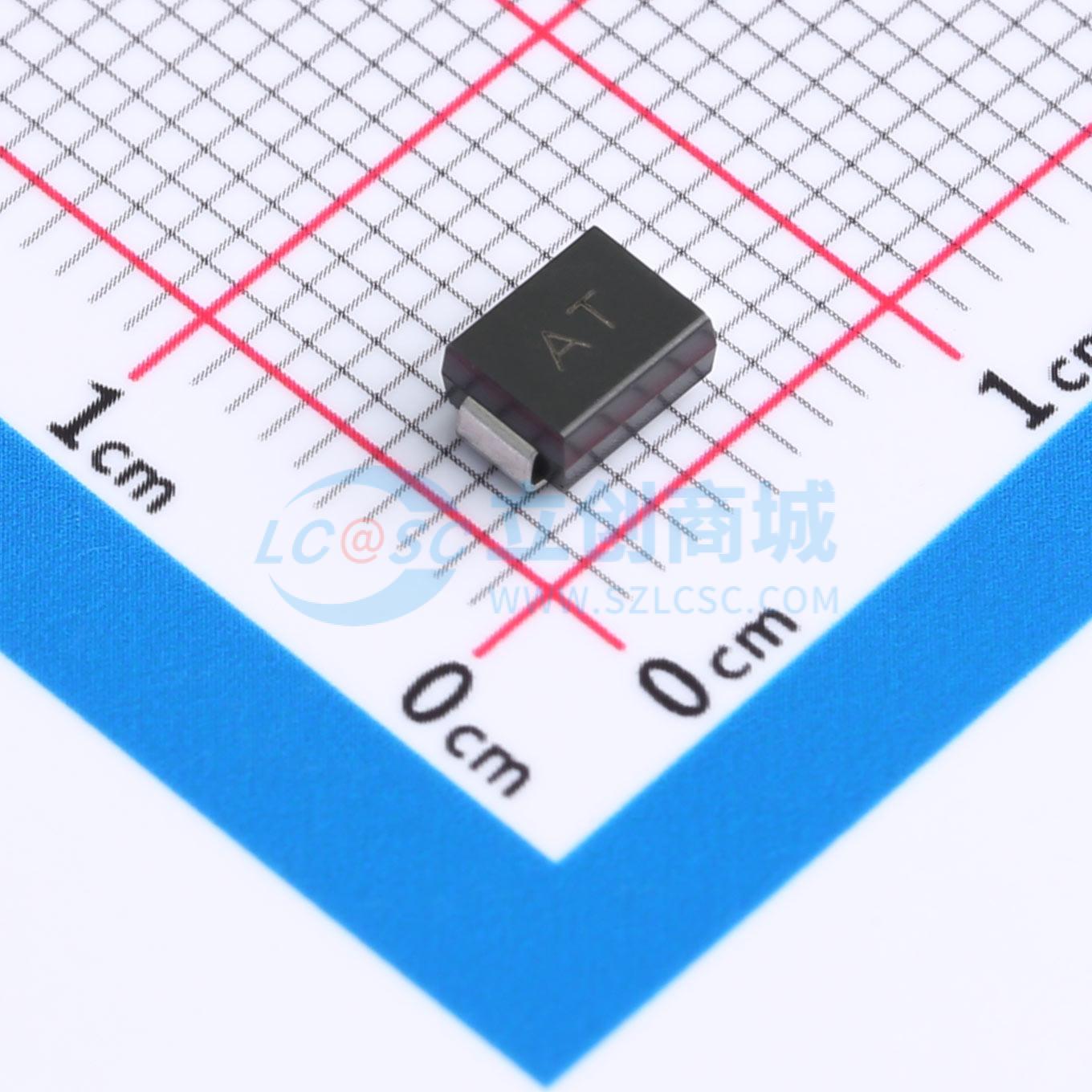

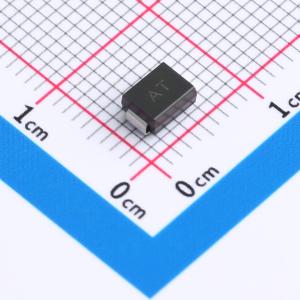

温馨提醒：图片仅供参考，商品以实物为准
HTPSMB10CA
双向TVS 10V截止 峰值浪涌电流：35.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件（TVS/ESD）具有41.7安培的IPP/A峰值脉冲电流和8.5伏特的VRWM最大工作电压。其设计为双向（Bi）类型，适用于单线（LINE:1）电路中。此元件能够在设备受到瞬态电压冲击时提供保护，确保系统的稳定运行。当超过正常操作条件的电压出现时，它能够迅速响应并引导过量能量远离敏感电路，从而减少潜在损害。双向特性使其适用于需要对双向流动进行控制的应用环境。
- 商品型号
- HTPSMB10CA
- 商品编号
- C42401994
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.1345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 10V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 35.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 800W | |
| 击穿电压 | 12.3V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 600W 峰值脉冲功率耗散
- 提供单向和双向版本
- 出色的钳位能力
- 玻璃钝化芯片结构
- 低电感
- 快速响应时间
- 塑料材料：UL 阻燃等级 94V-0
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485 等）
