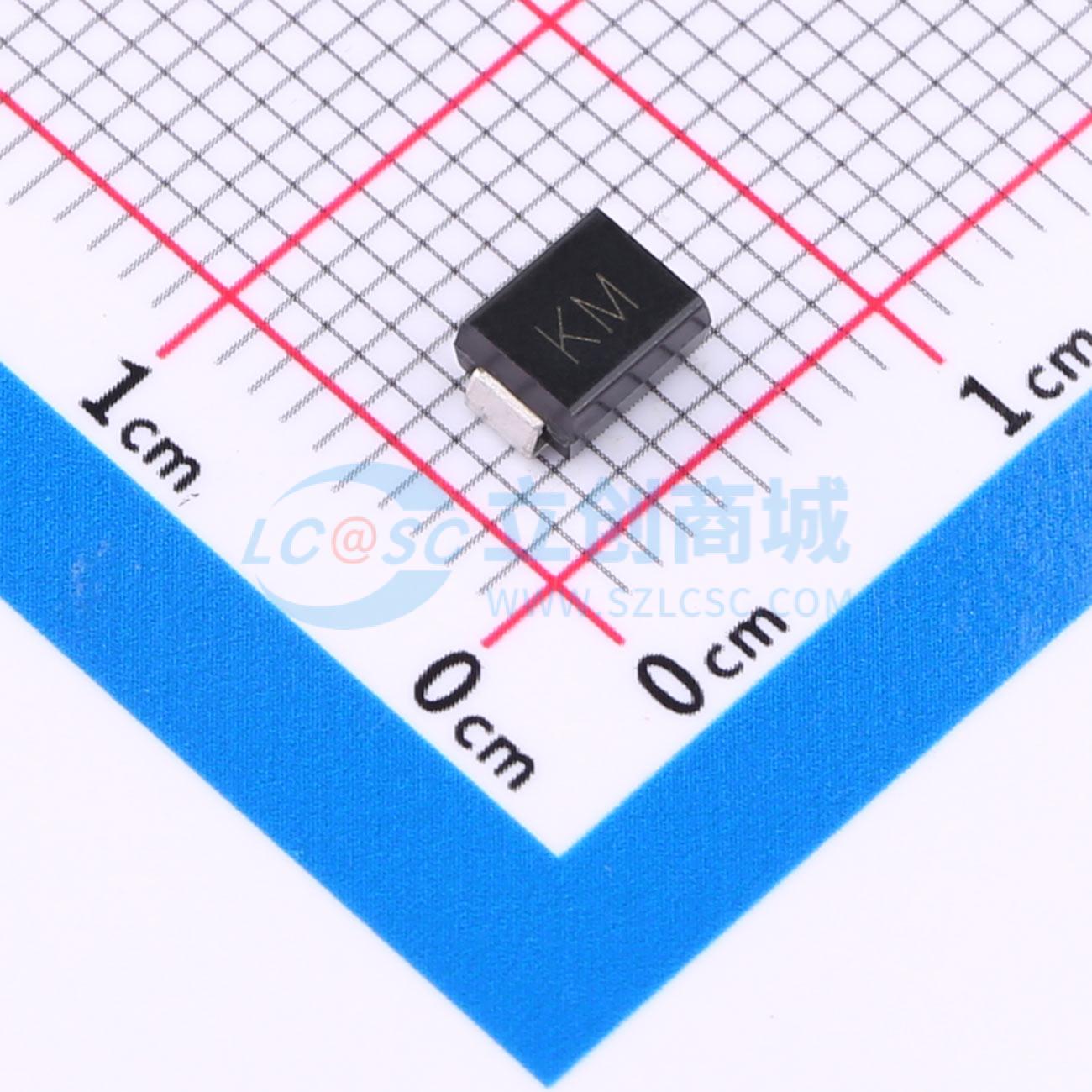

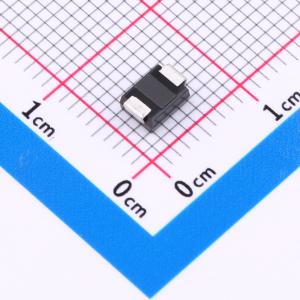

温馨提醒：图片仅供参考，商品以实物为准
HMSMBJ7.0CA
双向TVS 7V截止 峰值浪涌电流：50A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电和浪涌保护器件（TVS/ESD）具备50安培的IPP峰值脉冲电流容量及7伏特的VRWM（重复性雪崩电压）额定值，适用于单线（LINE:1）配置，并采用双向（Bi）设计。它能在瞬态电压波动时，为电子设备提供可靠的保护，通过迅速导引超额电压来防止敏感组件受损。双向特性支持正反向电流流动，使得该器件成为需要双向保护解决方案应用的理想选择。在数据通信接口或其他易受电压尖峰影响的场合中，这种TVS二极管可以发挥关键作用。
- 商品型号
- HMSMBJ7.0CA
- 商品编号
- C42401995
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 50A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 800W@10/1000us | |
| 击穿电压 | 8.6V | |
| 反向电流(Ir) | 200uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 600W 峰值脉冲功率耗散
- 提供单向和双向版本
- 出色的钳位能力
- 玻璃钝化芯片结构
- 低电感
- 快速响应时间
- 塑料材料：UL 可燃性等级 94V - 0
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485 等）
