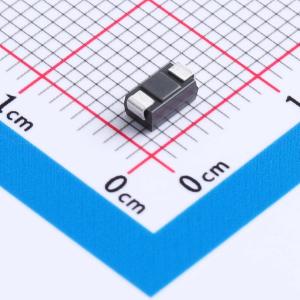

温馨提醒：图片仅供参考，商品以实物为准
HSZ1SMA14CAT3G
TVS 15.6V截止 峰值浪涌电流：17.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件采用双向设计，适用于各种需要有效防护瞬态电压冲击的场景。其关键参数包括：IPP（峰值脉冲电流）达到17.2A，意味着能够承受较高的瞬时电流冲击；VRWM（工作峰值反向电压）为14V，保证了在不超过此电压值的情况下稳定工作。适合单一线路应用，能有效对抗ESD及其它形式的过压事件，确保电子设备免受损害，维持系统的可靠性与安全性。
- 商品型号
- HSZ1SMA14CAT3G
- 商品编号
- C42401987
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15.6V | |
| 钳位电压 | 23.2V | |
| 峰值脉冲电流(Ipp) | 17.2A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 17.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 重复率（占空比）：0.01%
- 快速响应时间
- SMA (DO-214AC)封装
- 外壳：符合 JEDEC DO-214AC/SMA 标准的模塑塑料外壳
- 极性：本体上标有极性符号
- 安装位置：任意
- 重量：0.07克
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线
