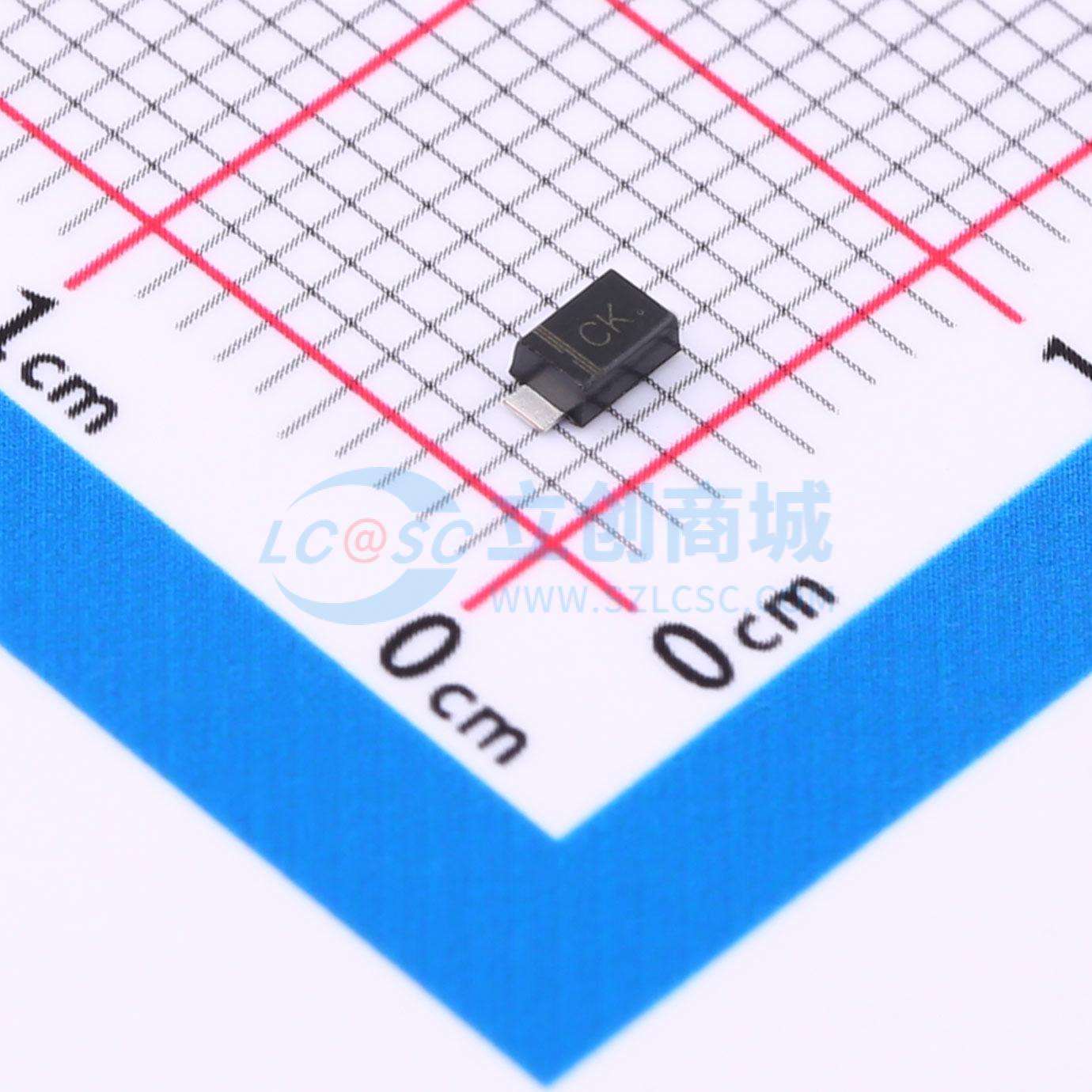

温馨提醒：图片仅供参考，商品以实物为准
HSMF30AT13
单向TVS 30V截止 峰值浪涌电流：4.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件采用单向设计，适用于需要高效能瞬态电压抑制（TVS）的应用场景。其主要参数包括：IPP（峰值脉冲电流）为4.1A，表示能够承受的瞬时大电流冲击能力；VRWM（工作峰值反向电压）为30V，表明在正常工作状态下能够承受的最大直流或交流电压值而不会导致击穿。此款保护器适合于单一线路的保护需求，可以有效抵御静电放电（ESD）等引起的瞬态过压现象，确保设备的安全稳定运行。
- 商品型号
- HSMF30AT13
- 商品编号
- C42401981
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 4.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压(VBR) | 36.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低剖面封装。
- 玻璃钝化结。
- 低电感。
- 塑料封装符合美国保险商实验室阻燃标准。
- 外壳：符合JEDEC标准的SOD-123FL/SMF模塑塑料外壳。
- 端子：符合MIL-STD-750，方法2026A的可焊性标准。
- 极性：外壳上标有极性符号。
- 安装位置：任意。
- 重量：0.00~7盎司，0.02克。
- 标记：日期代码和标记代码，见第2页。
- 峰值脉冲功率额定值曲线。
- 正向电流降额曲线。
- 脉冲波形。
- 最大非重复性峰值正向浪涌电流。
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
