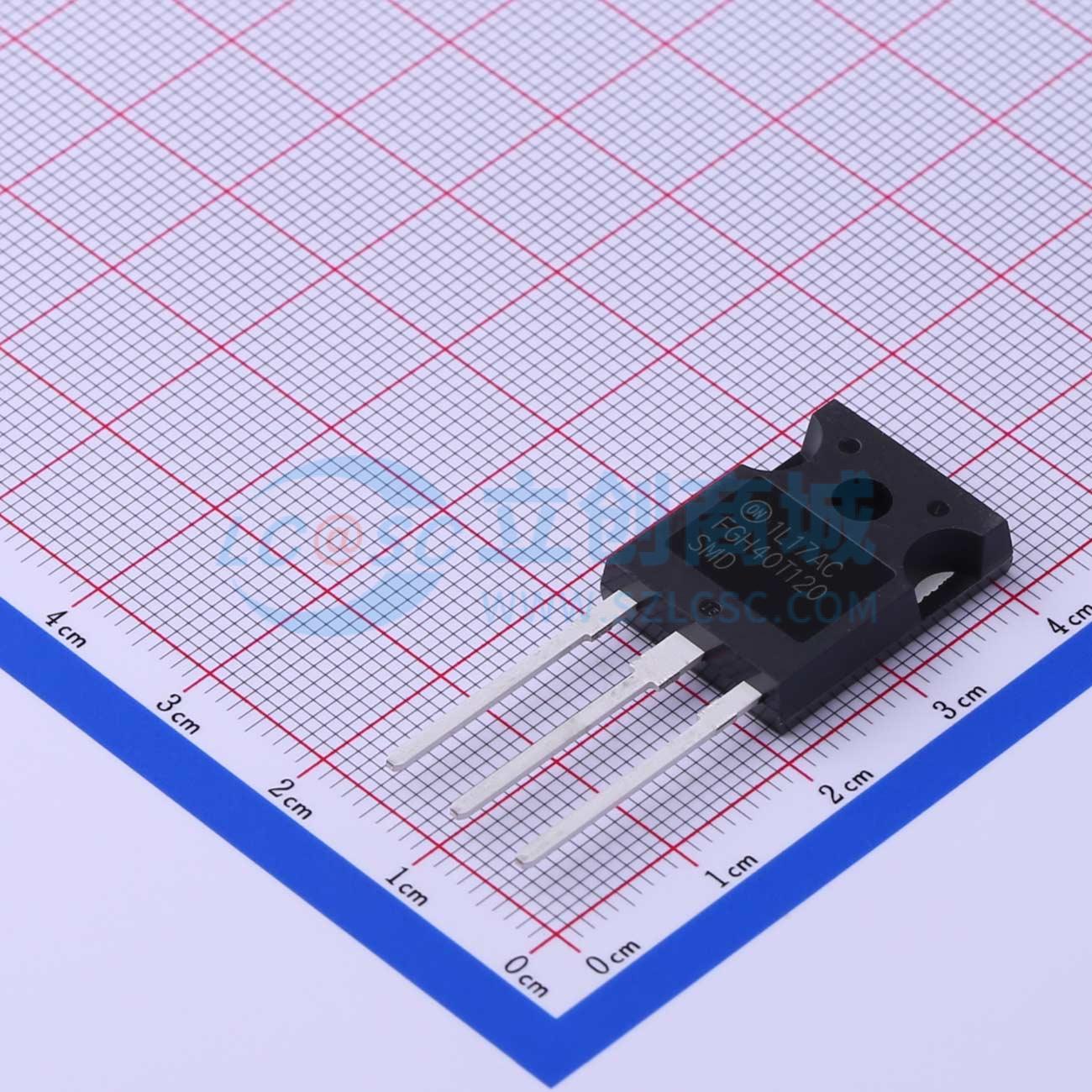

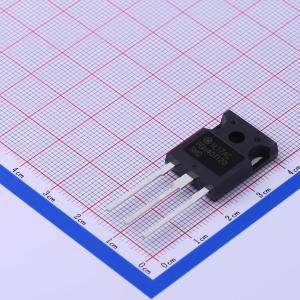

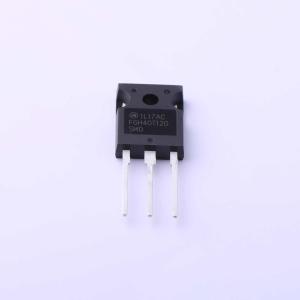

温馨提醒：图片仅供参考，商品以实物为准
FGH40T120SMD-F155
FGH40T120SMD-F155
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 安森美半导体的新型场截止沟槽 IGBT 系列采用创新的场截止沟槽 IGBT 技术，为太阳能逆变器、UPS、焊接机和 PFC 等硬开关应用提供最佳性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGH40T120SMD-F155
- 商品编号
- C442450
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 555W | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 370nC |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 40ns | |
| 关断延迟时间(Td(off)) | 475ns | |
| 导通损耗(Eon) | 2.7mJ | |
| 关断损耗(Eoff) | 1.1mJ | |
| 反向恢复时间(Trr) | 65ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
