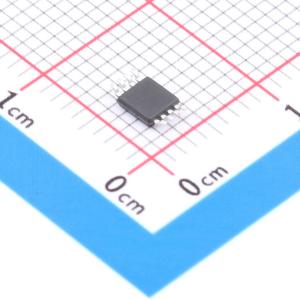

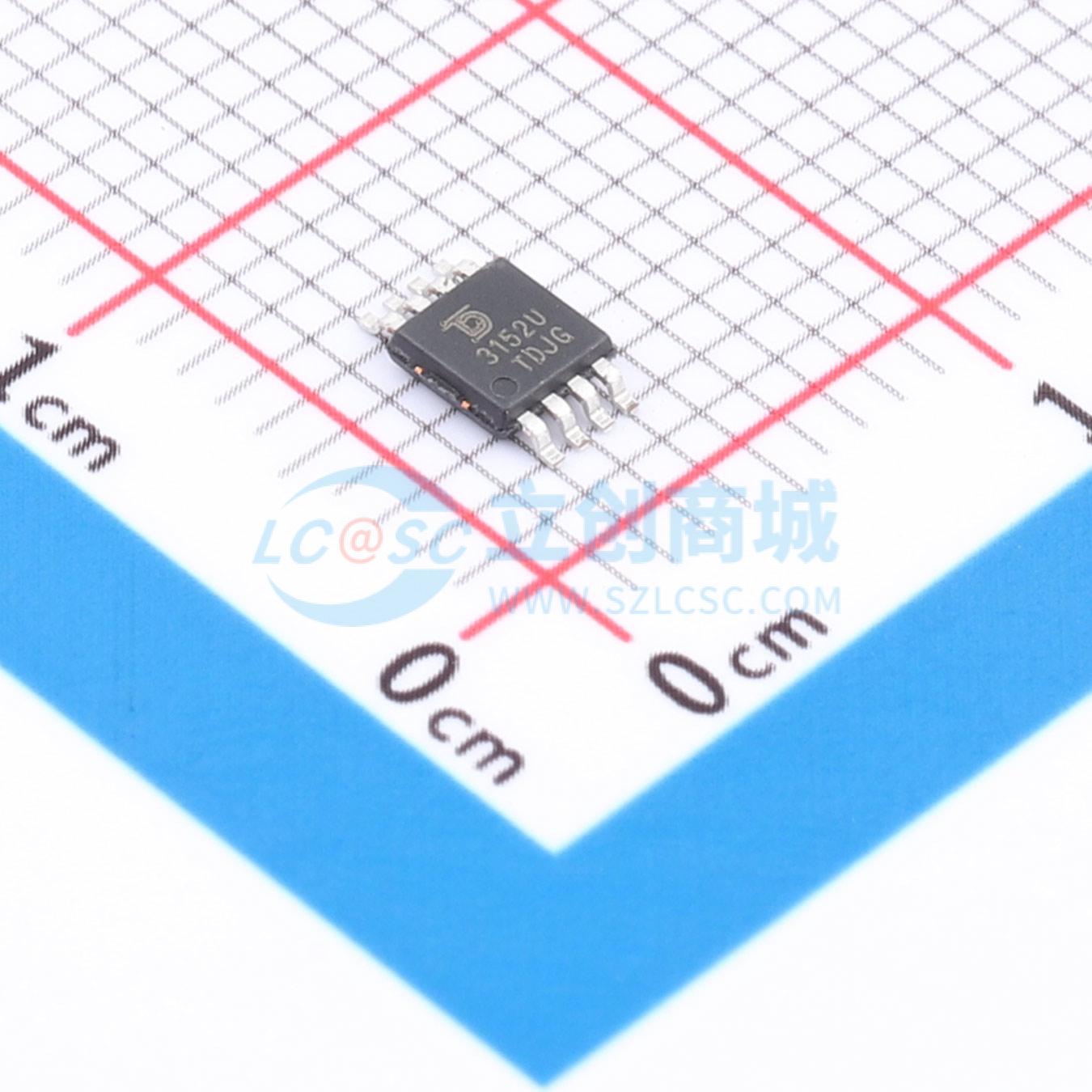

温馨提醒：图片仅供参考，商品以实物为准

ISL3152EIUZ-T-TUDI

±15kV ESD保护、5V、PROFIBUS、全故障安全型RS-485/RS-422收发器

描述: ISL3152是用于RS-485/RS-422通信的半双工高速收发器，包含一个驱动器和接收器。具有失效安全，过压保护、过流保护、过热保护功能，允许/RE，DE端口热插拔输入。具有低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500 kbps的无差错数据传输。
品牌名称: TD(钍地半导体)
商品型号: ISL3152EIUZ-T-TUDI
商品编号: C42372943
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

ISL3152是用于RS - 485/RS - 422通信的半双工高速收发器，包含一个驱动器和接收器。具有失效安全，过压保护、过流保护、过热保护功能，允许/RE，DE端口热插拔输入。具有低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500 kbps的无差错数据传输。5V供电、半双工、低功耗、低摆率，完全满足TIA/EIA - 485标准要求。包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。具有1/8负载，允许160个发送器并接在同一通信总线上。工作电压范围为4.75~5.25V，具备失效安全（fail - safe）、过温保护、限流保护、过压保护，控制端口热插拔输入等功能。具有优秀的ESD释放能力，HBM达到±15KV，接触放电，IEC61000 - 4 - 2 ±15KV。

商品特性

ESD保护在RS - 485 I/O引脚上：±15kV，具有更好的抗噪声性
高数据速率
1/8单位负载允许总线上最多160台设备
全故障安全（打开、缩短、终止/未驱动）接收机
高Rx IOL驱动用于隔离应用的光耦合器
热插头 - 在通电期间Tx和Rx输出保持三态
低静态电源电流：4mA
当前关闭状态：1μA
-7V至+12V共模输入电压范围
三态Rx和Tx输出
通过单个+5V电源运行（10%容差）
用于驱动器过载保护的限流和热关机功能
不含铅（符合RoHS标准）

应用领域

PROFIBUS DP和FMS网络
SCSI“fast40”驱动器和接收器
电机控制器/位置编码器系统工厂自动化
现场总线网络
安全设施
建筑环境控制系统
工业过程控制网络

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V
	数据速率	40Mbps

	属性	参数值
	节点数	160
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	500uA
	通讯模式	半双工
