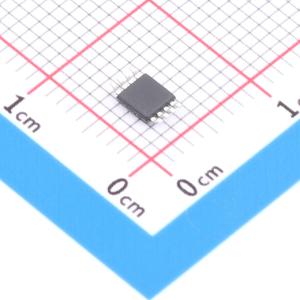

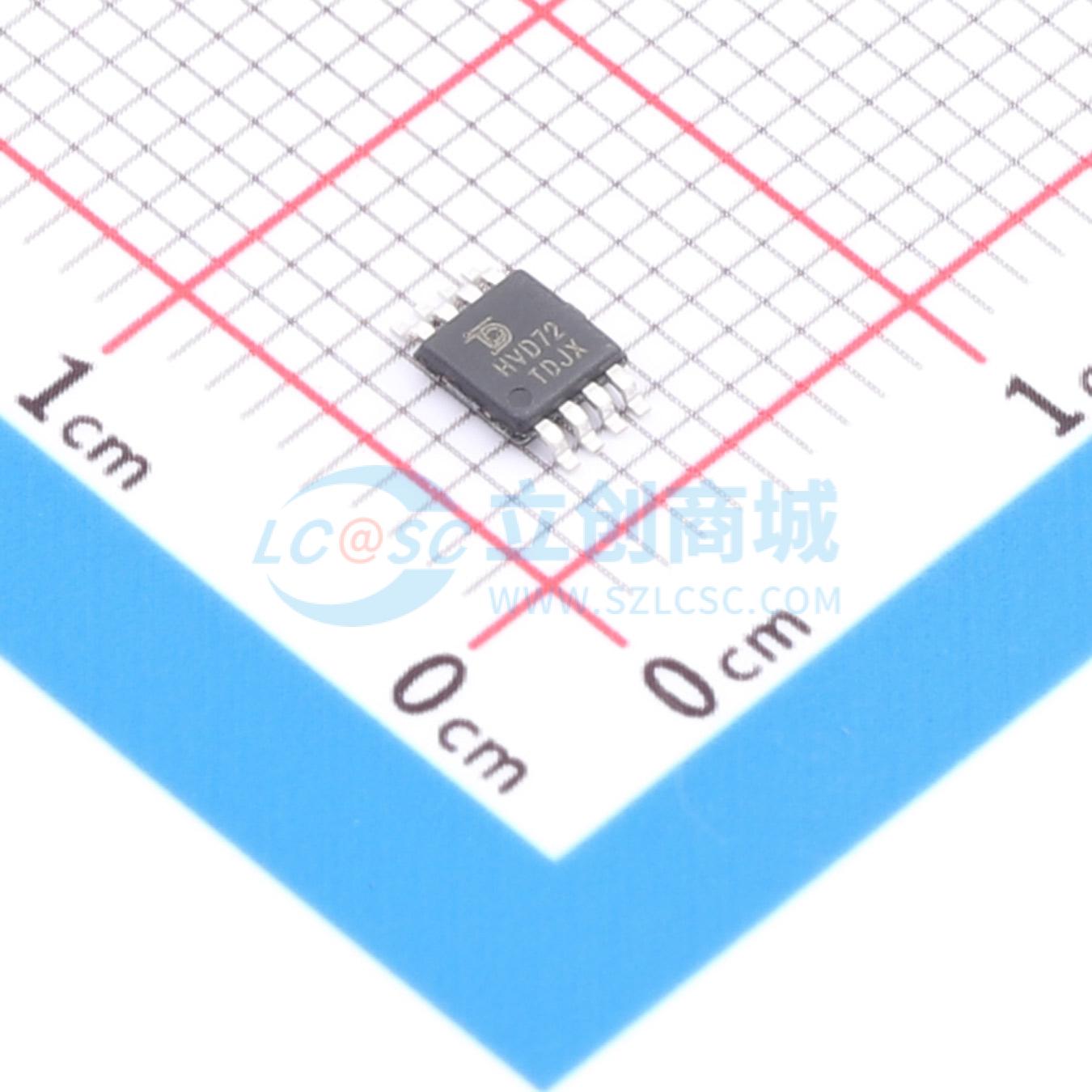

SN65HVD72DGKR-TUDI

具备IEC ESD保护功能的RS-485电源

描述: 这些器件具有坚固的 3.3V 驱动器和接收器，采用小型封装，适用于要求苛刻的工业应用。总线引脚对 ESD 事件具有鲁棒性，对人体模型和 IEC 接触放电规范具有高水平的保护。这些器件每个都结合了差分驱动器和差分接收器，它们从单个 3.3 伏电源供电。
品牌名称: TD(钍地半导体)
商品型号: SN65HVD72DGKR-TUDI
商品编号: C42372958
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

这些器件具有坚固的 3.3V 驱动器和接收器，采用小型封装，适用于要求苛刻的工业应用。总线引脚对 ESD 事件具有鲁棒性，对人体模型和 IEC 接触放电规范具有高水平的保护。这些器件每个都结合了差分驱动器和差分接收器，它们从单个 3.3 伏电源供电。驱动器的差分输出和接收器的差分输入在内部连接，形成一个适合半双工(双绞线总线)通信的总线端口。这些器件都具有宽共模电压范围，使器件适用于长电缆上的多点应用。这些器件的特点是 -40°C 至 125°C。

商品特性

小尺寸 MSOP 封装可节省电路板空间或 SOIC，以实现直接插入式兼容性
总线 I/O 保护
±15kV HBM 保护
±12kV IEC61000 - 4 - 2 接触放电
IEC61000 - 4 - 2 空气间隙放电 ~12kV
延长工业温度范围 -40°C 至 125°C
用于噪声抑制的大型接收器滞环(80 mV)
低单位负载允许超过 200 个连接节点
低功耗
低待机电源电流: <2μA
Icc <1 mA 在运行过程中保持静态
5V 容错逻辑输入与 3.3V 或 5V 控制器兼容
信号速率选项优化用于: 250 kbps、20 Mbps、50 Mbps 应用程序

应用领域

工厂自动化
电信基础设施
运动控制

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V
	数据速率	50Mbps

	属性	参数值
	节点数	160
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	170uA
	通讯模式	半双工
