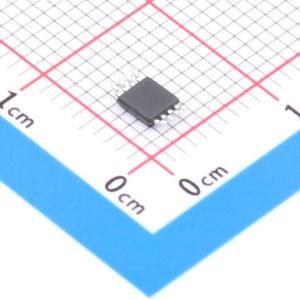

温馨提醒：图片仅供参考，商品以实物为准
ADM4850ARMZ-TUDI
ADM4850ARMZ-TUDI
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADM4850是用于RS-485/RS-422通信的半双工高速收发器，包含一个驱动器和接收器。具有失效安全，过压保护、过流保护、过热保护功能，允许/RE，DE端口热插拔输入。ADM4850具有低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500 kbps的无差错数据传输。
- 品牌名称
- TD(钍地半导体)
- 商品型号
- ADM4850ARMZ-TUDI
- 商品编号
- C42372964
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 40Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 500uA | |
| 通讯模式 | 半双工 |
商品概述
ADM4850是用于RS-485/RS-422通信的半双工高速收发器，包含一个驱动器和接收器。具有失效安全，过压保护、过流保护、过热保护功能，允许/RE，DE端口热插拔输入。ADM4850具有低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500 kbps的无差错数据传输。
商品特性
- 符合环球影响评估RS-485/RS-422标准
- 数据速率选项
- ADM4850/ADM48504: 115 - 500 kbps
- ADM4851/ADM48505: 500 kbps
- ADM4852/ADM48506: 2.5 MbpS
- ADM4853/ADM48507: 10 Mbps
- 半双工和全双工选项
- 降低排量率，降低EMI
- 真正的故障安全接收器输入
- 关断模式下最大电源电流为5μA
- 一条总线上最多可容纳256个收发器
- 在禁用或关闭电源时输出高Z值
- -7 V至12 V总线共模范围
- 热关机和短路保护
- 引脚兼容MAX308x
应用领域
- 多点总线传输线上的双向数据通信
- 电缆长于4000英尺的线性转发器
