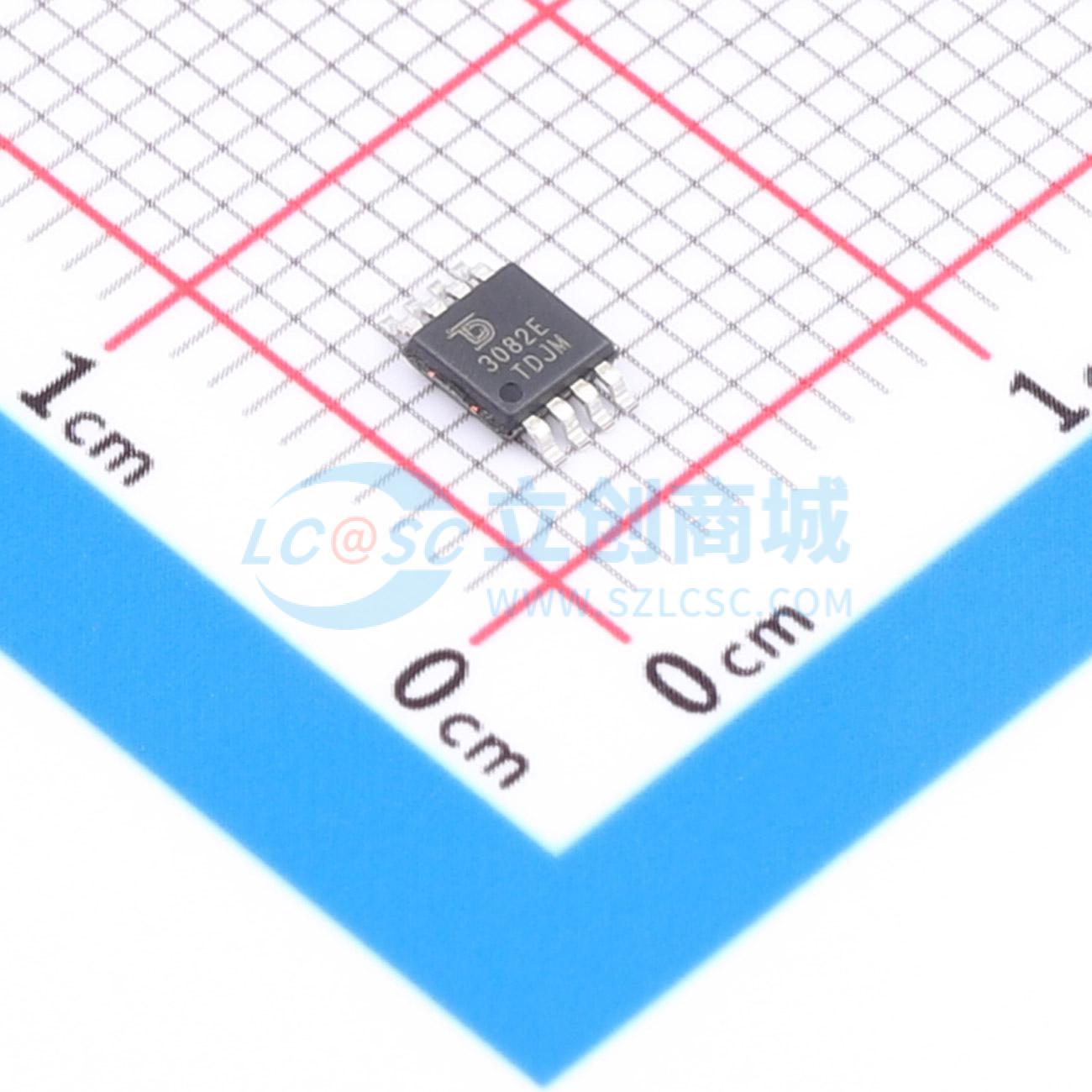

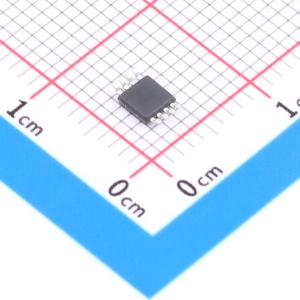

SN75HVD3082EDGKR-TUDI
低功耗RS-485收发器
- 描述
- 这些设备是专为RS-485数据总线网络设计的半双工收发器。它们由5伏电源供电，完全符合TIA/EIA-485A标准。这些设备具有受控转换时间，适用于在长双绞线电缆上传输数据。
- 品牌名称
- TD(钍地半导体)
- 商品型号
- SN75HVD3082EDGKR-TUDI
- 商品编号
- C42372961
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 40Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | - | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 |
商品概述
这些设备是专为RS - 485数据总线网络设计的半双工收发器。它们由5伏电源供电，完全符合TIA/EIA - 485A标准。这些设备具有受控转换时间，适用于在长双绞线电缆上传输数据。SN65HVD3082E和SN75HVD3082E设备经过优化，信号速率。SN65HVD3085E适用于高达1Mbps的数据传输，不包括负载。在非活动关闭模式下，电源电流降至几纳安，使这些器件成为电源敏感应用的理想选择。这些器件的宽共模范围和高ESD保护等级使其适用于要求苛刻的应用，例如能量计量网络、电力逆变器、电信机架上的状态/命令信号、有线的机架互连以及工业自动化网络，在这些应用中，噪声容限至关重要。这些器件符合SN75176的工业标准封装。上电复位电路使输出保持高阻抗状态，直到电源电压稳定。热关断功能可保护器件免受系统故障条件损坏。SN75HVD3082E的特点是可在0°C至70°C的温度下工作，SN65HVD308xE的特点是可在 - 40°C至85°C的气温下工作。
商品特性
- 以小型MSOP - 8封装提供满足或超过TIA/EIA - 485A标准的要求
- 低静态功率
- 0.3毫安时的有源模式
- 1nA关闭模式
- 1/8单元加载至200节点在总线上
- 总线 - 引脚ESD保护长达15 kV
- 行业标准SN75176足迹
- 故障安全接收器(总线打开、短路、空闲)
- 无故障的电源开/关总线输入和输出
应用领域
- 火灾报警器
- 照明系统
- 电梯控制器
- 门禁安防
- 电表、水表、燃气表抄表通讯
- 电平转换
- 工业控制
- 智能仪表
- 中央空调
- 对EMI敏感收发器应用
