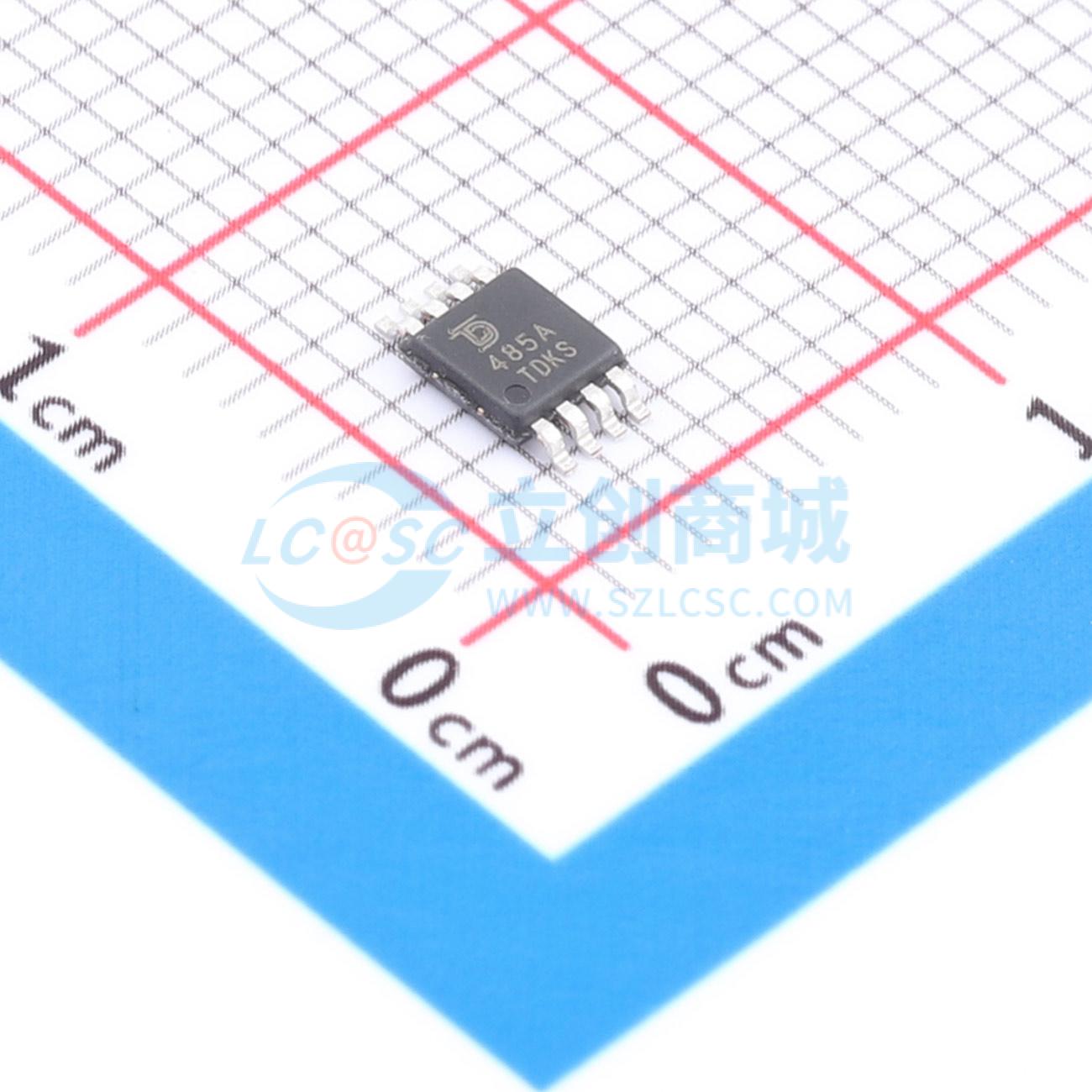

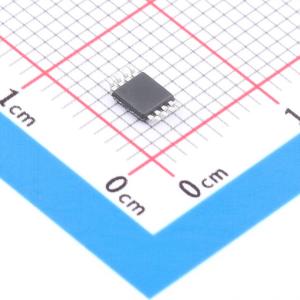

ADM485ARMZ-TUDI
具有±15KV ESD保护，500kbps - 40mb变瞬间通迅速率，32节点RS485/RS422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ADM485是一款5V供电、半双工、低功耗、低摆率，完全满足TIA/EIA-485标准要求的RS-485收发器。ADM485包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。
- 品牌名称
- TD(钍地半导体)
- 商品型号
- ADM485ARMZ-TUDI
- 商品编号
- C42372963
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 40Mbps | |
| 节点数 | - | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADM485是一款5V供电、半双工、低功耗、低摆率，完全满足TIA/EIA-485标准要求的RS-485收发器。ADM485包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。ADM485具有1/8负载，允许32个发送器并接在同一通信总线上。使用限压摆率驱动器，能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射，可实现高达500kbps - 40mb变瞬间的无差错数据传输。ADM485工作电压范围为4.75~5.25V，具备失效安全（fail-safe）、过温保护、限流保护、过压保护，控制端口热插拔输入等功能。ADM485具有优秀的ESD释放能力，HBM达到±15KV，接触放电，IEC61000 - 4 - 2 ±15KV。
商品特性
- 5V电源供电，半双工，1/8单位负载，允许最多160个器件连接到总线
- 驱动器短路输出保护
- 过温保护功能
- 低功耗关断功能
- /RE，DE端口允许热插拔输入
- 接收器开路失效保护
- 具有较强的抗噪能力
- 集成的瞬变电压抵制功能
- 在电噪声环境中的数据传输速率可达到500kbps - 40mb变瞬间
- A、B端口防护：接触放电 ±15KV，HBM ±15KV
- 具有失效安全，过压保护、过流保护、过热保护功能
- 低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500kbps的无差错数据传输
应用领域
- 多点总线传输线上的双向数据通信
- 电缆长于4000英尺的线性转发器
