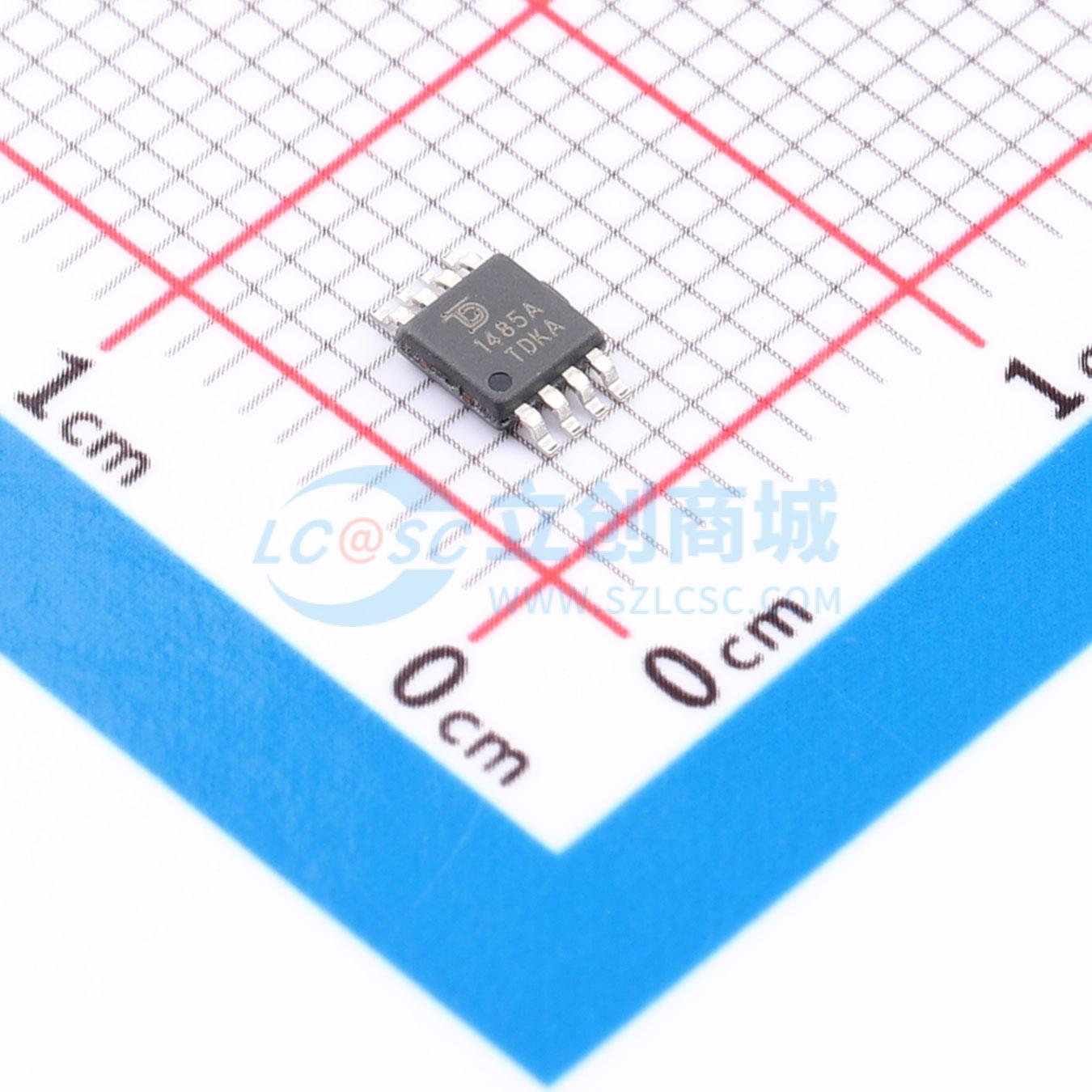

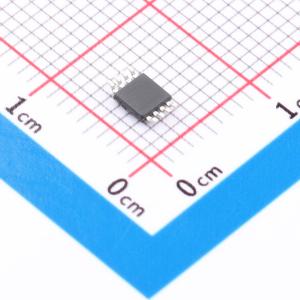

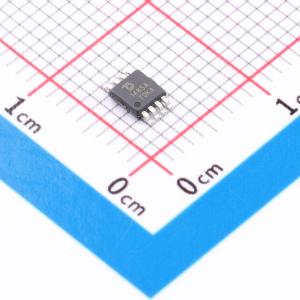

ADM1485ARMZ-TUDI

该ADM1485是一个差分线路收发器，适用于高速双向数据通信的多点总线传输任务线。它专为平衡的数据传输而设计，并符合RS - 485和RS - 422环球影响评估标准。该部件包含差动线驱动器和差动线接收器。驱动器和接收器都可以独立启用。禁用时，输出为三种状态。

ADM1485从单个5V电源供电。总线争用或输出短路引起的功率损耗过高，通过热关断电路防止。如果故障条件下，检测到内部驱动器电路中温度显着增加，该功能迫使驱动器输出进入高阻抗状态。

最多可以在总线上同时连接32个收发器，但任何时候只应启用一个驱动器。因此，重要的是，其余的禁用驱动器不应加载总线。为了确保这一点，ADM1485驱动器在禁用和断电时都具有高输出阻抗。

这将收发器不使用时的负载影响降到最低高阻抗驱动器输出在整个共模电压范围从 - 7V到 + 12V之间保持不变。接收器包含一个故障安全特性，如果输入未连接(浮动)，则会导致逻辑高输出状态

ADM1485采用BiCMOS工艺制造，这是一种先进的混合技术工艺，结合了低功耗CMOS和快速开关双极技术。所有输入和输出都包含ESD保护；所有驱动输出都具有高源极和漏极电流能力。使用外延层来防止自举

ADM1485是一款5V供电、半双工、低功耗、低摆率，完全满足TIA/EIA - 485标准要求的RS - 485收发器。ADM1485包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。ADM1485具有1/8负载，允许160个发送器并接在同一通信总线上。使用限压摆率驱动器，能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射，可实现高达500kbps - 40mb变瞬间的无差错数据传输。ADM1485工作电压范围为4.75～5.25V，具备失效安全（fail - safe）、过温保护、限流保护、过压保护，控制端口热插拔输入等功能。ADM1485具有优秀的ESD释放能力，HBM达到±15KV，接触放电，IEC61000 - 4 - 2±15KV。

ADM1485是用于RS - 485/RS - 422通信的半双工高速收发器，包含一个驱动器和接收器。具有失效安全，过压保护、过流保护、过热保护功能，允许/RE，DE端口热插拔输入 。

ADM1485具有低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500kbps的无差错数据传输 。

接收器输入短路或开路，或挂接在终端匹配传输线上的所有驱动器均处于禁用状态时（idle），ADM1485可确保接收器输出逻辑高电平。这是通过将接收器输入门限分别设置为 - 50mV和 - 200mV实现的。若差分接收器输入电压(A - B)≥ - 50mV，RO为逻辑高电平；若电压(A - B)≤ - 200mV，RO为逻辑低电平。当挂接在终端匹配总线上的所有发送器都禁用时，接收器差分输入电压将通过终端电阻拉至0V。依据接收器门限，可实现具有50mV最小噪声容限的逻辑高电平。 - 50mV至 - 200mV门限电压是符合±200mV的EIA/TIA - 485标准的。

标准RS - 485接收器的输入阻抗为12kΩ(1个单位负载)，标准驱动器可最多驱动32个单位负载。ADM1485收发器的接收器具有1/8单位负载输入阻抗(96kΩ)，允许最多160个收发器并行挂接在同一通信总线上。这些器件可任意组合，或者与其它RS - 485收发器进行组合，只要总负载不超过32个单位负载，都可以挂接在同一总线上 。

ADM1485的低摆率驱动器可以减小EMI，并降低由不恰当的终端匹配电缆引起的反射，驱动器上升沿的时间与终端的长度有关 。

通过两种机制避免故障或总线冲突引起输出电流过大和功耗过高。第一，过流保护，在整个共模电压范围(参考典型工作特性)内提供快速短路保护。第二，热关断电路，当管芯温度超过150°C时，强制驱动器输出进入高阻状态。

ADM1485 RS485收发器设计用于多点总线传输线上的双向数据通信。这些器件也能用作电缆长于4000英尺的线性转发器，为减小反射，应当在传输线两端以其特性阻抗进行终端匹配，主干线以外的分支连线长度应尽可能短 。

• 生符合ELARS - 485标准
• 单个5V电源
• • 7V至 - 12V总线通用模式范围
• 高速低功耗BICMOS
• 热关机保护
• 短路保护
• LTC1485的高级升级
• 1/8单位负载，允许最多160个器件连接到总线
• 驱动器短路输出保护
• 过温保护功能
• 低功耗关断功能
• /RE，DE端口允许热插拔输入
• 接收器开路失效保护
• 具有较强的抗噪能力
• 集成的瞬变电压抵制功能
• A、B端口防护：接触放电 ±15KV，HBM ±15KV

• 低功耗RS - 485系统
• DTE - DCE接口
• 数据包交换
• 局域网数据
• 集中度数据
• 复用器
• 综合的服务数字网络(ISDN)
