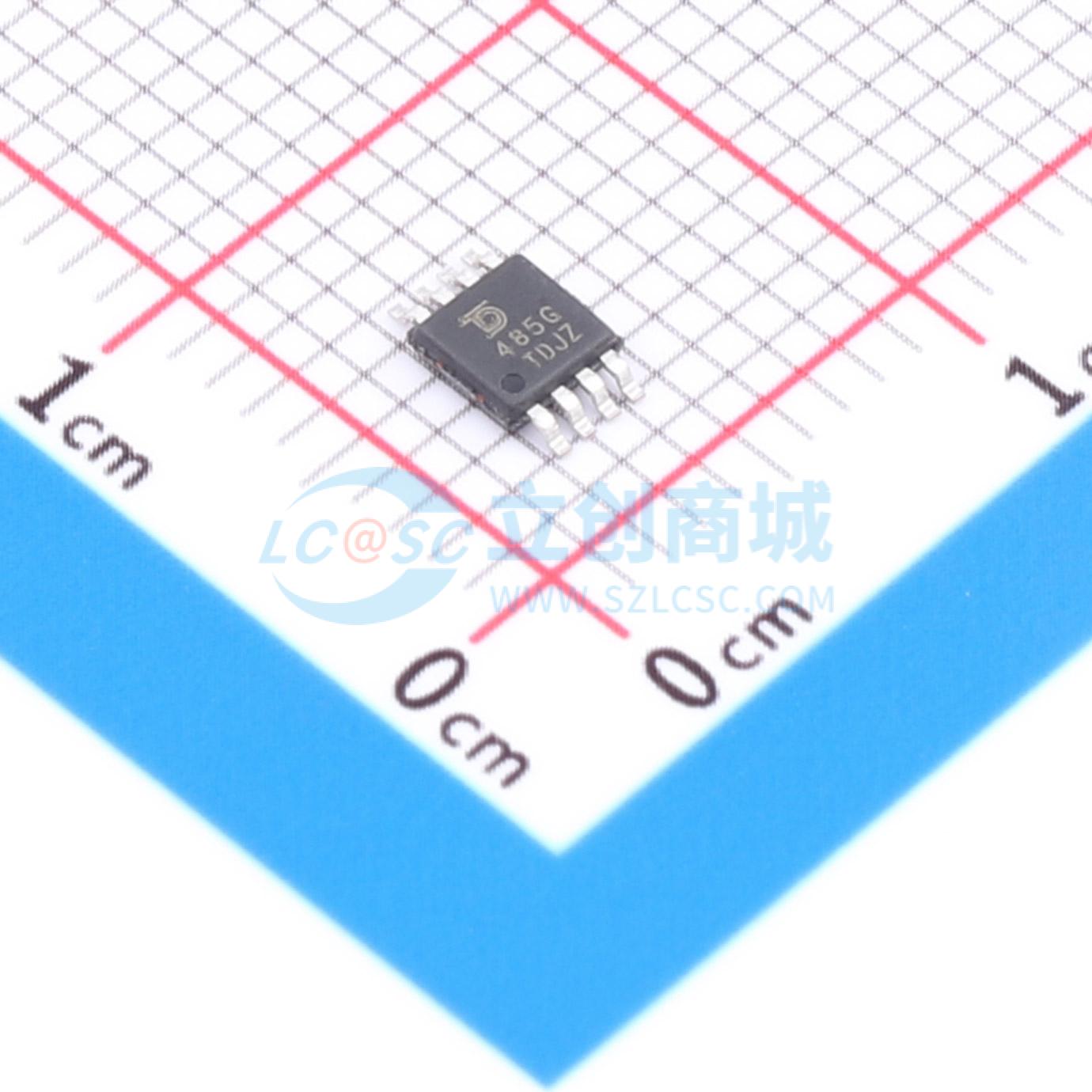

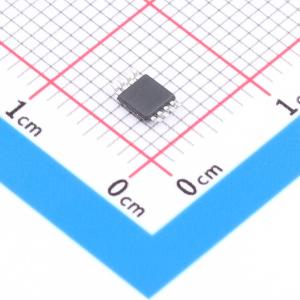

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD485EDGKR-TUDI
具有±15KV ESD保护、可变瞬间通迅速率、160节点的RS485/RS422收发器
- 描述
- SN65HVD485E器件是一款为RS-485数据总线网络设计的半双工收发器。它由5伏电源供电，完全符合TIA/EIA-485A标准。该器件适用于通过长双绞线电缆进行的数据传输，并设计用于以非常低的电源电流运行，不包括负载。
- 品牌名称
- TD(钍地半导体)
- 商品型号
- SN65HVD485EDGKR-TUDI
- 商品编号
- C42372957
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 64 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 500uA | |
| 通讯模式 | 半双工 |
商品概述
SN65HVD485E器件是一款为RS - 485数据总线网络设计的半双工收发器。它由5伏电源供电，完全符合TIA/EIA - 485A标准。该器件适用于通过长双绞线电缆进行的数据传输，并设计用于以非常低的电源电流运行，不包括负载。当该器件处于非活动关闭模式时，该器件的宽共模范围和高ESD保护水平使其适用于要求苛刻的应用。SN65HVD485E器件符合SN75176器件的行业标准封装。上电复位电路使输出保持高阻抗状态，直到电源电压稳定。热关断功能可保护器件免受系统故障条件损坏。SN65HVD485E装置的特点是可在 - 40°C至85°C的空气温度下工作。
商品特性
- 总线 - 引脚ESD保护，最大可达15 kV
- 1/2单位负载:一个总线上最多64个节点
- 总线开放故障安全接收器
- 无故障的启动和关闭总线输入和输出
- 以小型VS SOP - 8 = MSOP8封装提供
- 满足或超过TIA/EIA - 485A标准的要求
- 行业标准SN75176足迹
应用领域
- 电机控制
- 电源逆变器
- 工业自动化
- 楼宇自动化网络
- 工业过程控制
- 电池供电的应用
- 电信设备
