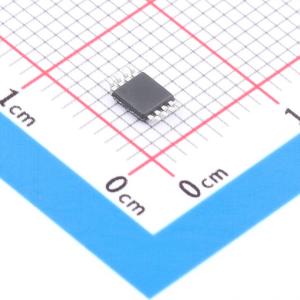

温馨提醒：图片仅供参考，商品以实物为准
ISL3155EIUZ-T-TUDI
±15kV ESD保护、5V、PROFIBUS、全故障安全型RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISL3155是用于RS-485/RS-422通信的半双工高速收发器，包含一个驱动器和接收器。具有失效安全，过压保护、过流保护、过热保护功能，允许/RE，DE端口热插拔输入。具有低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500kbps的无差错数据传输。
- 品牌名称
- TD(钍地半导体)
- 商品型号
- ISL3155EIUZ-T-TUDI
- 商品编号
- C42372944
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 40Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 160 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 4mA | |
| 通讯模式 | 半双工 |
商品概述
ISL3155是用于RS-485/RS-422通信的半双工高速收发器，包含一个驱动器和接收器。具有失效安全，过压保护、过流保护、过热保护功能，允许/RE，DE端口热插拔输入。具有低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500kbps的无差错数据传输。
商品特性
- ESD保护在RS-485 I/O引脚上：±15kV，具有更好的抗噪声性
- 高数据速率
- 1/8单位负载允许总线上最多160台设备
- 全故障安全（打开、缩短、终止/未驱动）接收器
- 高Rx IOL驱动用于隔离应用的光耦合器
- 热插头 - 在通电期间Tx和Rx输出保持三态
- 低静态电源电流：4mA
- 当前关闭状态：1μA
- -7V至+12V共模输入电压范围
- 三态Rx和Tx输出
- 通过单个+5V电源运行（±10%容差）
- 用于驱动器过载保护的限流和热关机功能
- 不含铅（符合RoHS标准）
应用领域
- PROFIBUS DP和FMS网络
- SCSI “fast40”驱动器和接收器
- 电机控制器/位置编码器系统工厂自动化
- 现场总线网络
- 安全设施
- 建筑环境控制系统
- 工业过程控制网络
