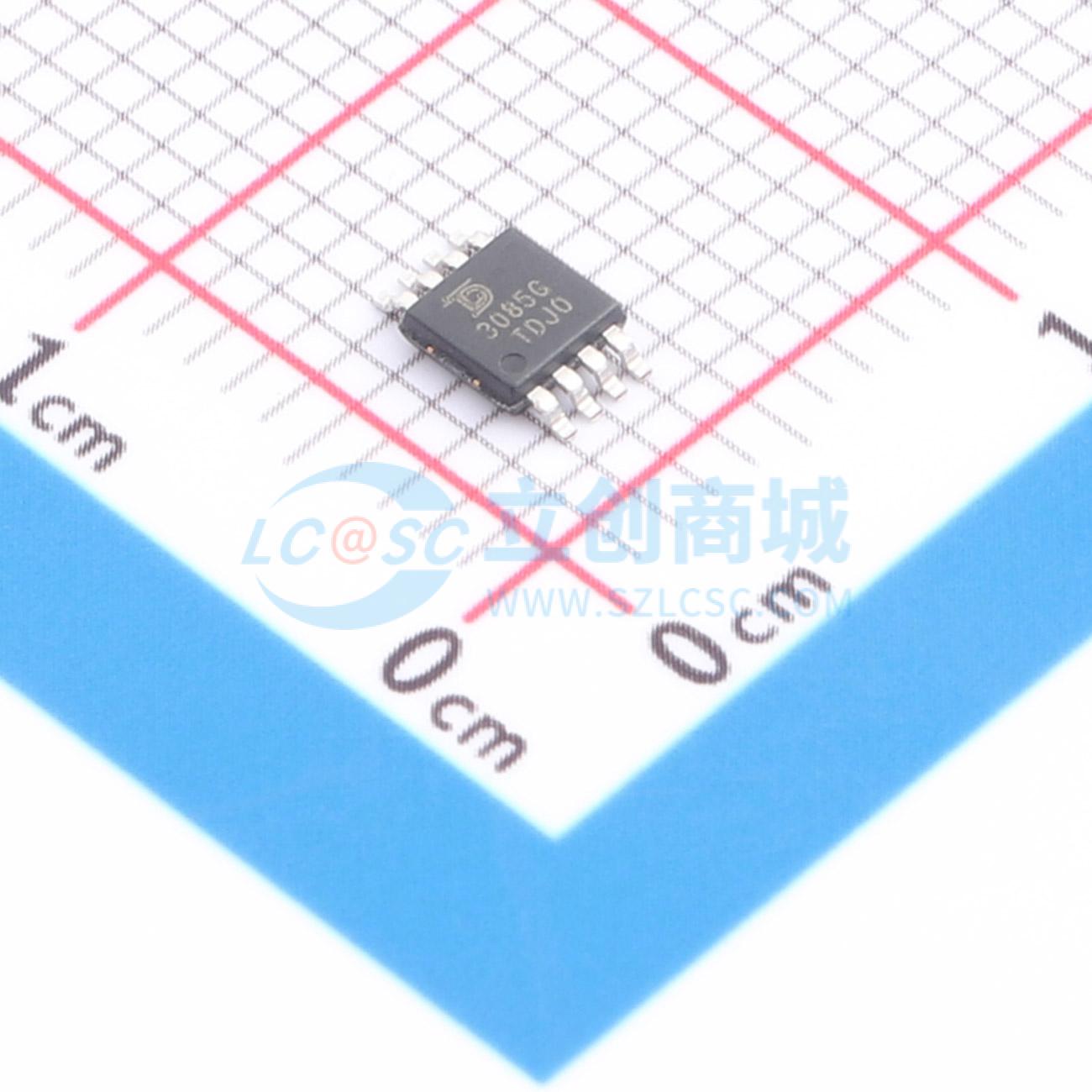

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD3085EDGKR-TUDI

描述: 这些设备是专为RS-485数据总线网络设计的半双工收发器。它们由5V电源供电，完全符合TIA/EIA-485A标准。这些设备具有受控转换时间，适用于在长双绞线电缆上传输数据。
品牌名称: TD(钍地半导体)
商品型号: SN65HVD3085EDGKR-TUDI
商品编号: C42372955
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

这些设备是专为RS-485数据总线网络设计的半双工收发器。它们由5V电源供电，完全符合TIA/EIA-485A标准。这些设备具有受控转换时间，适用于在长双绞线电缆上传输数据。SN65HVD3082E和SN75HVD3082E设备经过优化，适用于高达200kbps的信号速率。SN65HVD3085E适用于高达1Mbps的数据传输，而SN65HVD3088E适用于需要高达20Mbps信号速率的应用。这些器件的设计工作电流非常低，通常为0.3mA，不包括负载。在非活动关闭模式下，电源电流降至几纳安，使这些器件成为电源敏感应用的理想选择。这些器件的宽共模范围和高ESD保护等级使其适用于要求苛刻的应用，例如能量计量网络、电力逆变器、电信机架上的状态/命令信号、有线的机架互连以及工业自动化网络，在这些应用中，噪声容限至关重要。这些器件符合SN75176的工业标准封装。上电复位电路使输出保持高阻抗状态，直到电源电压稳定。热关断功能可保护器件免受系统故障条件损坏。SN75HVD3082E的特点是可在0°C至70°C的温度下工作，SN65HVD308xE的特点是可在 - 40°C至85°C的气温下工作

商品特性

以小型MSOP-8封装提供满足或超过TIA/EIA-485A标准的要求
低静态功率
0.3毫安时的有源模式
1nA关闭模式
1/8单元加载至200节点在总线上
总线 - 引脚ESD保护长达15kV
行业标准SN75176足迹
故障安全接收器(总线打开、短路、空闲)
无故障的电源开/关总线输入和输出

应用领域

电能表网络
电机控制
电源逆变器
工业自动化
楼宇自动化网络
电池供电的应用
电信设备

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V
	数据速率	40Mbps

	属性	参数值
	节点数	160
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	180uA
	通讯模式	半双工
