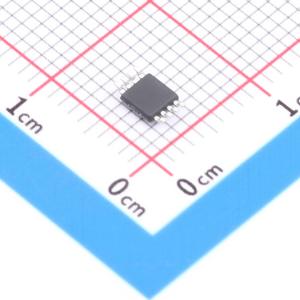

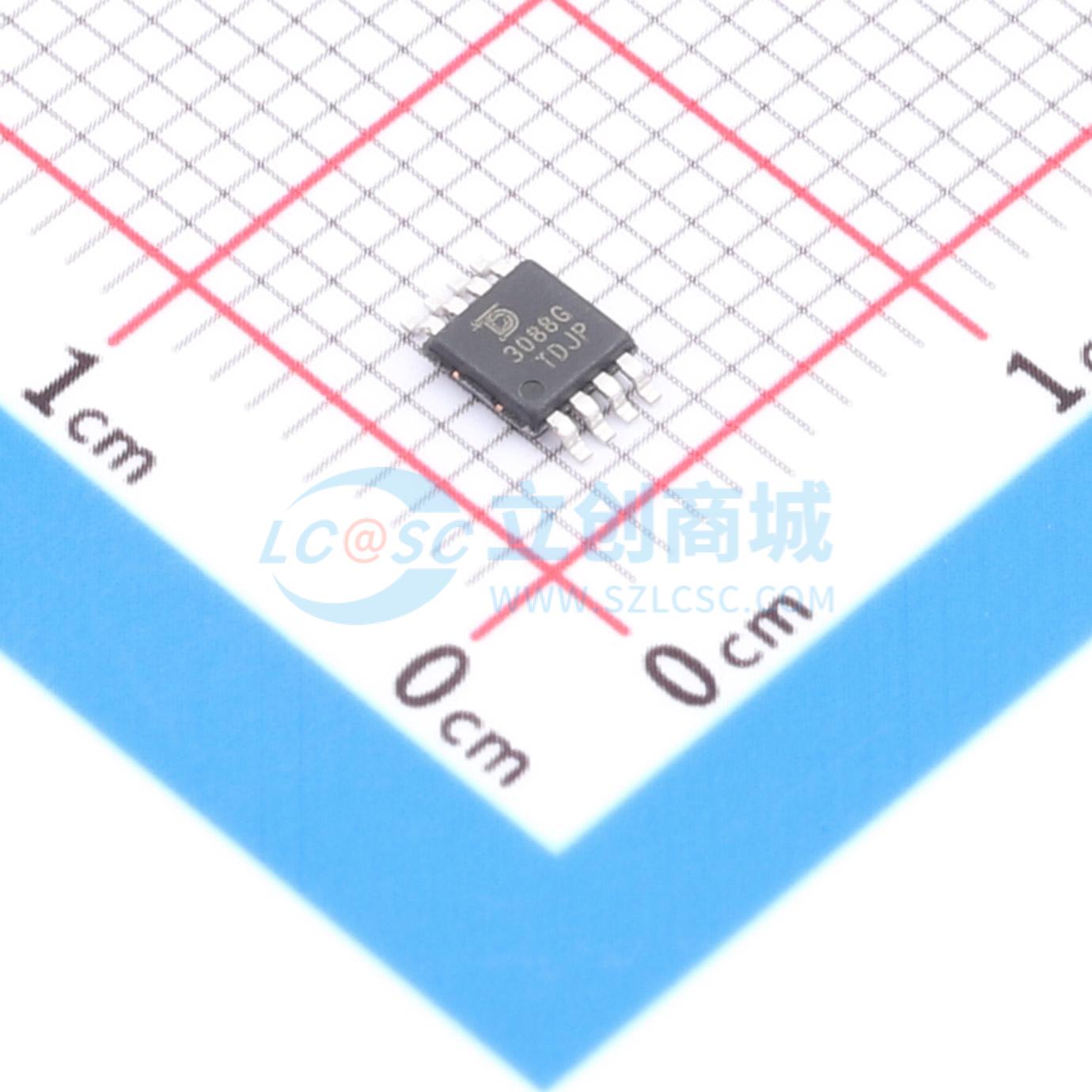

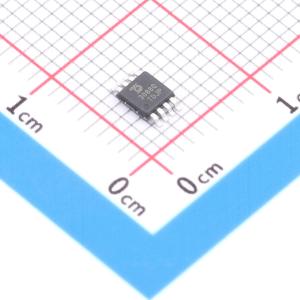

SN65HVD3088EDGKR-TUDI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这些设备是专为 RS-485 数据总线网络设计的半双工收发器。它们由5伏电源供电，完全符合 TIA/EIA-485A标准。这些设备具有受控转换时间，适用于在长双绞线电缆上传输数据。
品牌名称: TD(钍地半导体)
商品型号: SN65HVD3088EDGKR-TUDI
商品编号: C42372956
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

这些设备是专为 RS-485 数据总线网络设计的半双工收发器。它们由5伏电源供电，完全符合 TIA/EIA-485A标准。这些设备具有受控转换时间，适用于在长双绞线电缆上传输数据。SN65HVD3082E和SN75HVD30 82E设备经过优化，适用于高达200kbps的信号速率。HVD3082/3085/3088是一款5V供电、半双工、低功耗、低摆率，完全满足TIA/EIA-485标准要求的RS-485 收发器。SN65HVD3082E SN75HVD3082E SN65HVD3088E SN65HVD3085E包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。具有1/8 负载，允许160 个发送器并接在同一通信总线上。使用限压摆率驱动器，能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射，可实现高达500kbps - 40mb变瞬间的无差错数据传输。SN65HVD3082E SN75HVD3082E SN65HVD3088E SN65HVD3085E工作电压范围为4.75~5.25V，具备失效安全（fail -safe）、过温保护、限流保护、过压保护，控制端口热插拔输入等功能。具有优秀的ESD释放能力，HBM达到±15KV，接触放电，IEC61000-4-2±15KV。

商品特性

以小型MSOP-8封装提供
满足或超过TIA/EIA-485A标准的要求
低静态功率
行业标准SN75176足迹
故障安全接收器(总线打开、短路、空闲无故障的电源开/关总线输入和输出)
驱动器短路输出保护
过温保护功能
低功耗关断功能
/RE、DE端口允许热插拔输入
接收器开路失效保护
具有较强的抗噪能力
集成的瞬变电压抵制功能
在电噪声环境中的数据传输速率可达到500kbps - 40mb变瞬间
A、B端口防护：接触放电±15KV，HBM±15KV

应用领域

电能表网络
电机控制
电源逆变器
工业自动化
楼宇自动化网络
电池供电的应用
电信设备

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V
	数据速率	40Mbps

	属性	参数值
	节点数	160
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	500uA
	通讯模式	半双工
