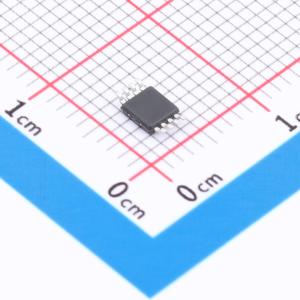

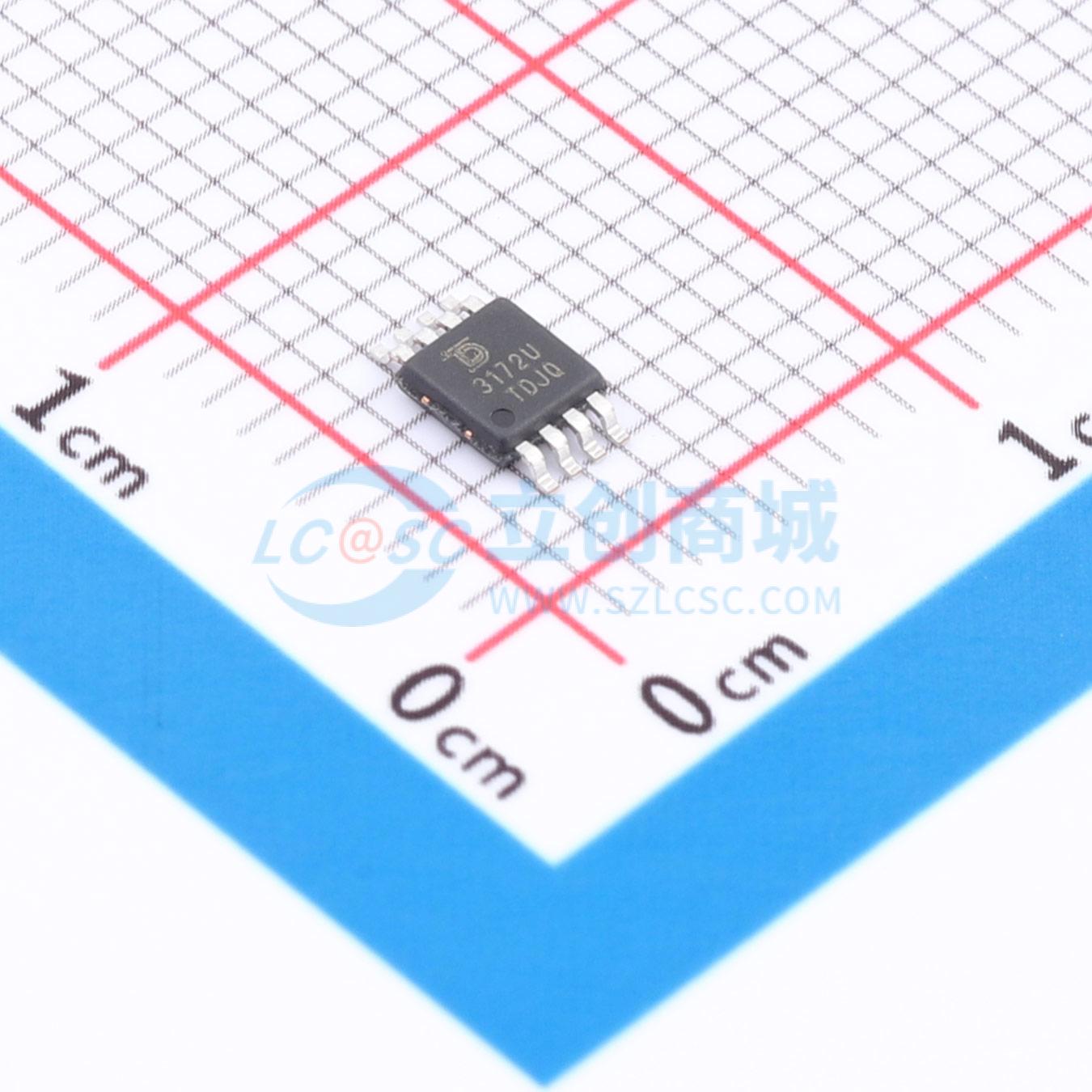

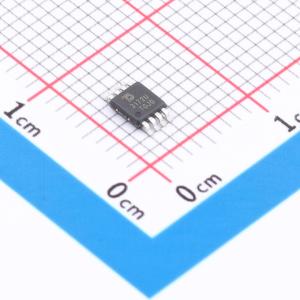

ISL3172EIUZ-T-TUDI

ISL3172是一款±15kV电放电保护，5V供电，单个收发器，同时满足RS-485和RS-422平衡通信标准。它还具有高速PROFIBUS应用所需的更大输出电压和更高的数据速率，适用于工业和扩展工业(-40°C至+125°C)温度范围。这允许网络上最多160个收发器，而不会违反RS-485规范的负载限制，也不需要使用中继器。该收发器需要5V±10%的公差电源，并在该电源范围内提供至少2.1V的差分输出电压。这意味着更好的抗噪性(数据完整性)，更长的到达。SCSI应用受益于ISL3172E的低接收器和发送器部分对部分的偏差。ISL3172E非常适合需要同时捕获大量位的高速并行应用。低位对位偏差缓解了数据锁存信号的时间限制。接收器(Rx)输入具有“全故障安全”设计，可确保在Rx输入浮动、短路或接地但未驱动时输出逻辑高。具有高驱动电平，可轻松设计光隔离接口。热插拔电路确保Tx和Rx输出在电源稳定时保持在高阻抗状态。驱动器(Tx)输出具有短路保护功能，即使电压超过电源电压也是如此。此外，片上热关断电路可以禁用Tx输出，以防止功率损耗过大而造成损坏。

• ESD保护在RS-485 I/O引脚上：±15kV，具有更好的抗噪声性
• 高数据速率
• 1/8单位负载允许公交车上最多160台设备
• 全故障安全(打开、缩短、终止/未驱动)接收机
• 高Rx IOL驱动用于隔离应用的光耦合器
• 热插头 - 在通电期间Tx和Rx输出保持三态
• 低静态电源电流：4mA
• 当前关闭状态：1μA
• -7V至+12V共模输入电压范围
• 三态Rx和Tx输出
• 通过单个+5V电源运行(10%容差)
• 用于驱动器过载保护的限流和热关机功能
• 不含铅(符合RoHS标准)

• PROFIBUS DP和FMS网络
• SCSI“fast40”驱动器和接收器
• 电机控制器/位置编码器系统工厂自动化
• 现场总线网络
• 安全设施
• 建筑环境控制系统
• 工业/过程控制网络
