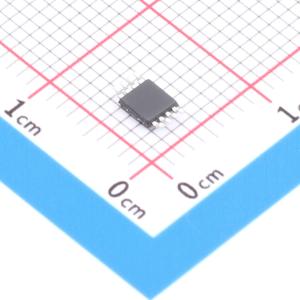

温馨提醒：图片仅供参考，商品以实物为准

ISL3178EIUZ-T-TUDI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL3178是用于RS-485/RS-422通信的半双工高速收发器，包含一个驱动器和接收器。它满足RS-485和RS-422平衡通信标准，具有高速PROFIBUS应用所需的更大输出电压和更高的数据速率，适用于工业和扩展工业(-40°C至+125°C)温度范围。该收发器需要5V±10%公差的电源，在该电源范围内提供至少2.1V的差分输出电压，意味着更好的抗噪性和更长的传输距离。
品牌名称: TD(钍地半导体)
商品型号: ISL3178EIUZ-T-TUDI
商品编号: C42372949
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

ISL3178是用于RS-485/RS-422通信的半双工高速收发器，包含一个驱动器和接收器。它满足RS-485和RS-422平衡通信标准，具有高速PROFIBUS应用所需的更大输出电压和更高的数据速率，适用于工业和扩展工业(-40°C至+125°C)温度范围。该收发器需要5V±10%公差的电源，在该电源范围内提供至少2.1V的差分输出电压，意味着更好的抗噪性和更长的传输距离。它具有1/8负载，允许160个发送器并接在同一通信总线上，使用限压摆率驱动器能显著减小EMI和反射，可实现高达500kbps - 40Mbps的无差错数据传输。工作电压范围为4.75~5.25V，具备失效安全、过温保护、限流保护、过压保护、控制端口热插拔输入等功能，ESD释放能力优秀，HBM达到±15kV，接触放电IEC61000 - 4 - 2 ±15kV。

商品特性

ESD保护在RS-485 I/O引脚上：±15kV，具有更好的抗噪声性
高数据速率
1/8单位负载允许总线上最多160台设备
全故障安全(打开、缩短、终止/未驱动)接收器
高Rx IOL驱动用于隔离应用的光耦合器
热插头 - 在通电期间Tx和Rx输出保持三态
低静态电源电流：4mA
当前关闭状态：1μA
-7V至+12V共模输入电压范围
三态Rx和Tx输出
通过单个+5V电源运行(10%容差)
用于驱动器过载保护的限流和热关机功能
不含铅(符合RoHS标准)

应用领域

PROFIBUS DP和FMS网络
SCSI“fast40”驱动器和接收器
电机控制器/位置编码器系统工厂自动化
现场总线网络
安全设施
建筑环境控制系统
工业过程控制网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V
	数据速率	40Mbps

	属性	参数值
	节点数	160
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	4mA
	通讯模式	半双工
