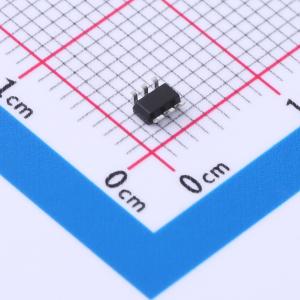

温馨提醒：图片仅供参考，商品以实物为准
GR1230RACG
集成保护功能的多模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低启动电流(<2uA)。 多模式操作：重载和低线电压时为CCM，中载时类似QR操作，轻载时采用带有谷底跳跃的绿色模式，无负载时为突发模式。 精确的过流保护。 QRD引脚上的可调过压保护。 输出短路保护。 软驱动。 8ms软启动。 VCC引脚上的过压保护(OVP)。 片上OTP保护。 SOT-26封装，所需外部组件少
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR1230RACG
- 商品编号
- C436796
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9.5V~26.5V | |
| 开关频率 | 60kHz~70kHz | |
| 耗散功率(Pd) | 250mW |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR | |
| 反馈方式 | 副边反馈 |
商品概述
GR1230R是一款用于反激式转换器的高性能多模式（准谐振/连续导通模式，QR/CCM）PWM控制器。这为低功率AC/DC适配器提供了低成本解决方案。它集成了更多功能，以减少外部元件数量和尺寸。
商品特性
- 低启动电流（<2μA）
- 多模式运行：重载和低输入电压时为CCM；中载时类似QR运行；轻载时为带谷底跳变的绿色模式；空载时为突发模式
- 精确的过流保护调节
- QRD引脚过压保护（OVP）
- 输出短路保护
- 软驱动
- 8ms软启动
- VCC引脚过压保护（OVP）
- 片上OTP保护
- SOT - 26封装，所需外部元件少
应用领域
- 开关型AC/DC电源适配器
- 开关模式电源（SMPS）
