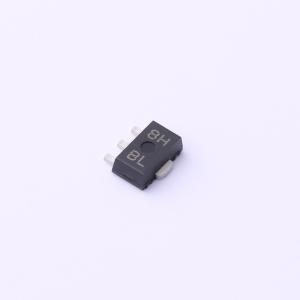

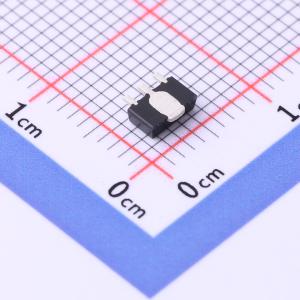

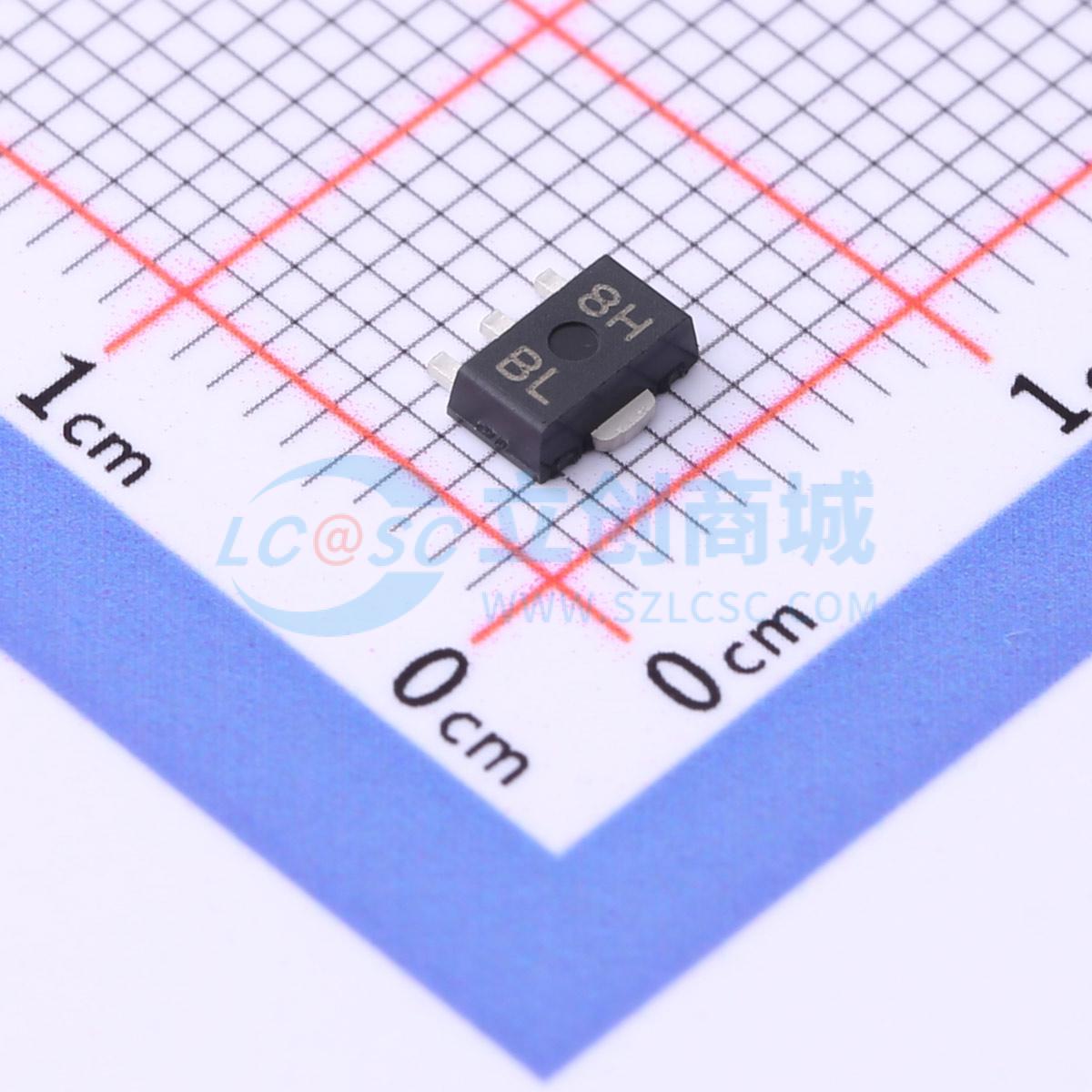

NJM78L09UA-TE1

9V 100mA 23V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用新型平面外延工艺制造。这些稳压器采用内部限流和热关断功能，基本不会损坏。如果提供足够的散热，它们可以提供高达100mA的输出电流。它们可作为固定电压稳压器，用于广泛的应用，包括本地或板载稳压，以消除与单点稳压相关的噪声和分配问题。此外，它们可以与功率传输元件一起使用，以制造高电流电压稳压器。用作齐纳二极管/电阻组合的替代品时，通常可将有效输出阻抗提高两个数量级，同时降低静态电流和噪声。
品牌名称: JRC
商品型号: NJM78L09UA-TE1
商品编号: C3647127
商品封装: SOT-89
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

NJM78L00系列三端正电压稳压器采用新日本无线电公司（New JRC）的平面外延工艺制造。这些稳压器采用内部限流和热关断功能，使其基本不会损坏。如果配备足够的散热装置，它们可提供高达100mA的输出电流。它们旨在作为固定电压稳压器，广泛应用于各种领域，包括本地或板载稳压，以消除与单点稳压相关的噪声和配电问题。此外，它们可与功率传输元件配合使用，制成大电流电压稳压器。 NJM78L00系列可替代齐纳二极管/电阻组合，通常能将输出阻抗有效改善约两个数量级，同时降低静态电流和噪声。

商品特性

内部短路电流限制
内部热过载保护
出色的纹波抑制能力
保证100mA输出电流
封装外形：SOT - 89、SOP8 JEDEC 150mil
双极技术

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	23V
	输出电压	9V
	输出电流	100mA
	电源纹波抑制比(PSRR)	65dB@(120Hz)

	属性	参数值
	静态电流(Iq)	2.1mA
	噪声	125uV
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
