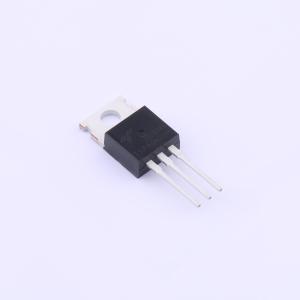

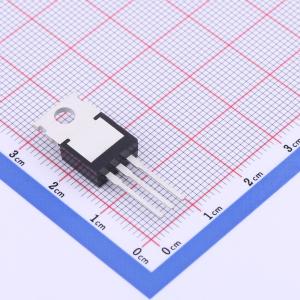

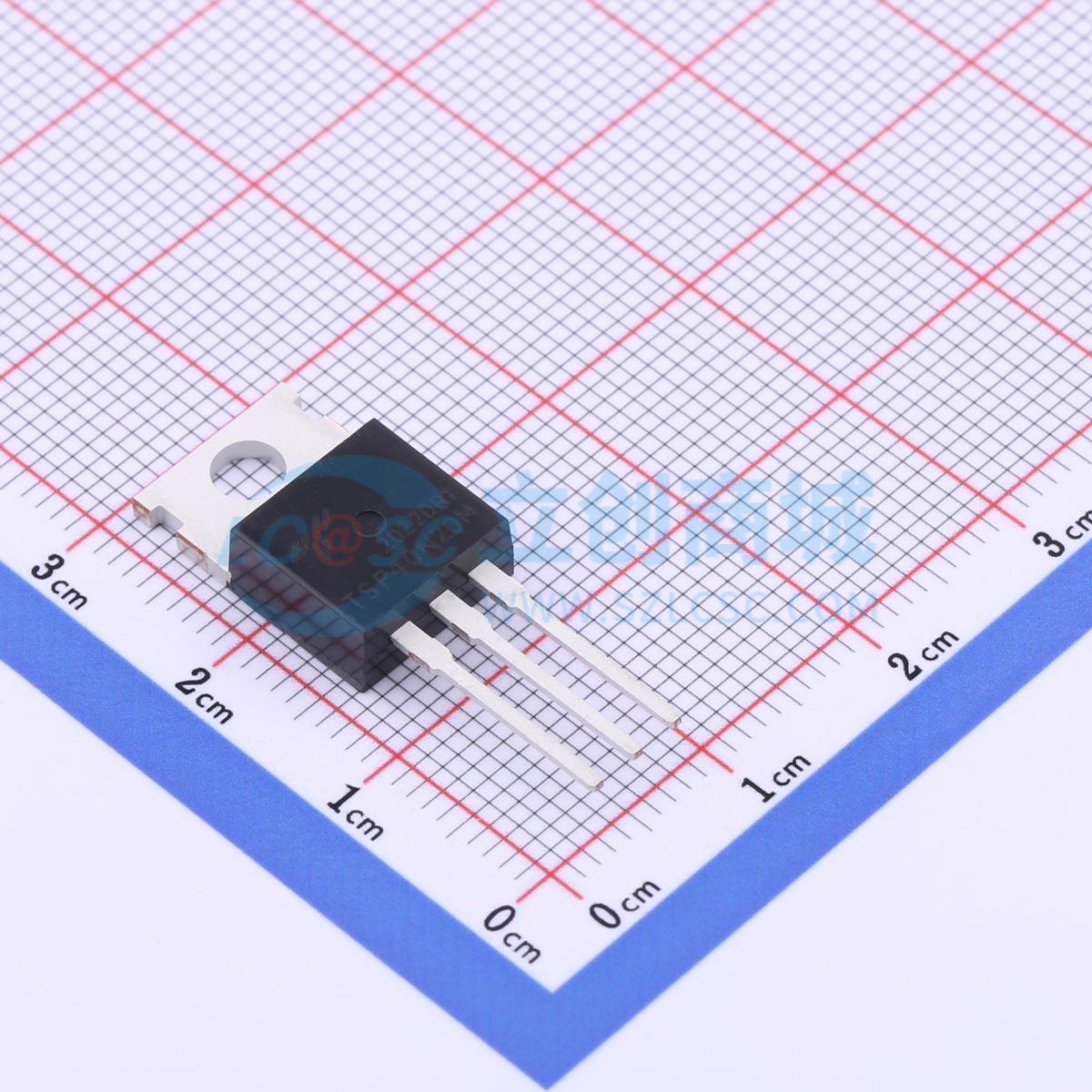

TSP40N20M实物图
  • TSP40N20M商品缩略图
  • TSP40N20M商品缩略图
  • TSP40N20M商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TSP40N20M

1个N沟道 耐压:200V 电流:40A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款功率MOSFET采用先进的平面条纹DMOS技术。该先进技术经过特别设计,可最大限度地降低导通电阻,提供卓越的开关性能,并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关电源、基于半桥拓扑的有源功率因数校正。
品牌名称
Truesemi(信安)
商品型号
TSP40N20M
商品编号
C3647136
商品封装
TO-220​
包装方式
管装
商品毛重
2.26克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)200V
连续漏极电流(Id)40A
导通电阻(RDS(on))65mΩ@10V
耗散功率(Pd)160W
属性参数值
阈值电压(Vgs(th))4V@250uA
栅极电荷量(Qg)62nC@10V
输入电容(Ciss)2.684nF@25V
反向传输电容(Crss)50pF
工作温度-55℃~+150℃
类型N沟道

商品概述

这款功率MOSFET采用东微半导体(Truesemi)先进的平面条形DMOS技术制造。该先进技术经过特别设计,可最大限度降低导通电阻,提供卓越的开关性能,并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关模式电源、基于半桥拓扑的有源功率因数校正。

商品特性

  • 18.0A、500V,最大导通电阻RDS(on)=0.37 Ω(VGS=10V时)
  • 低栅极电荷(典型值42nC)
  • 高耐用性
  • 快速开关
  • 100%雪崩测试
  • 改善的dv/dt能力

应用领域

  • 高效开关模式电源-基于半桥拓扑的有源功率因数校正
