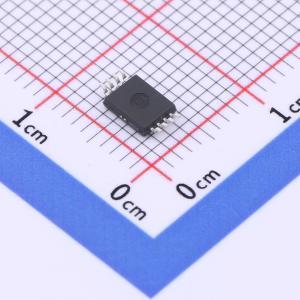

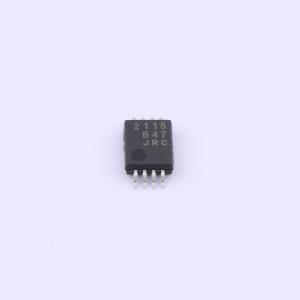

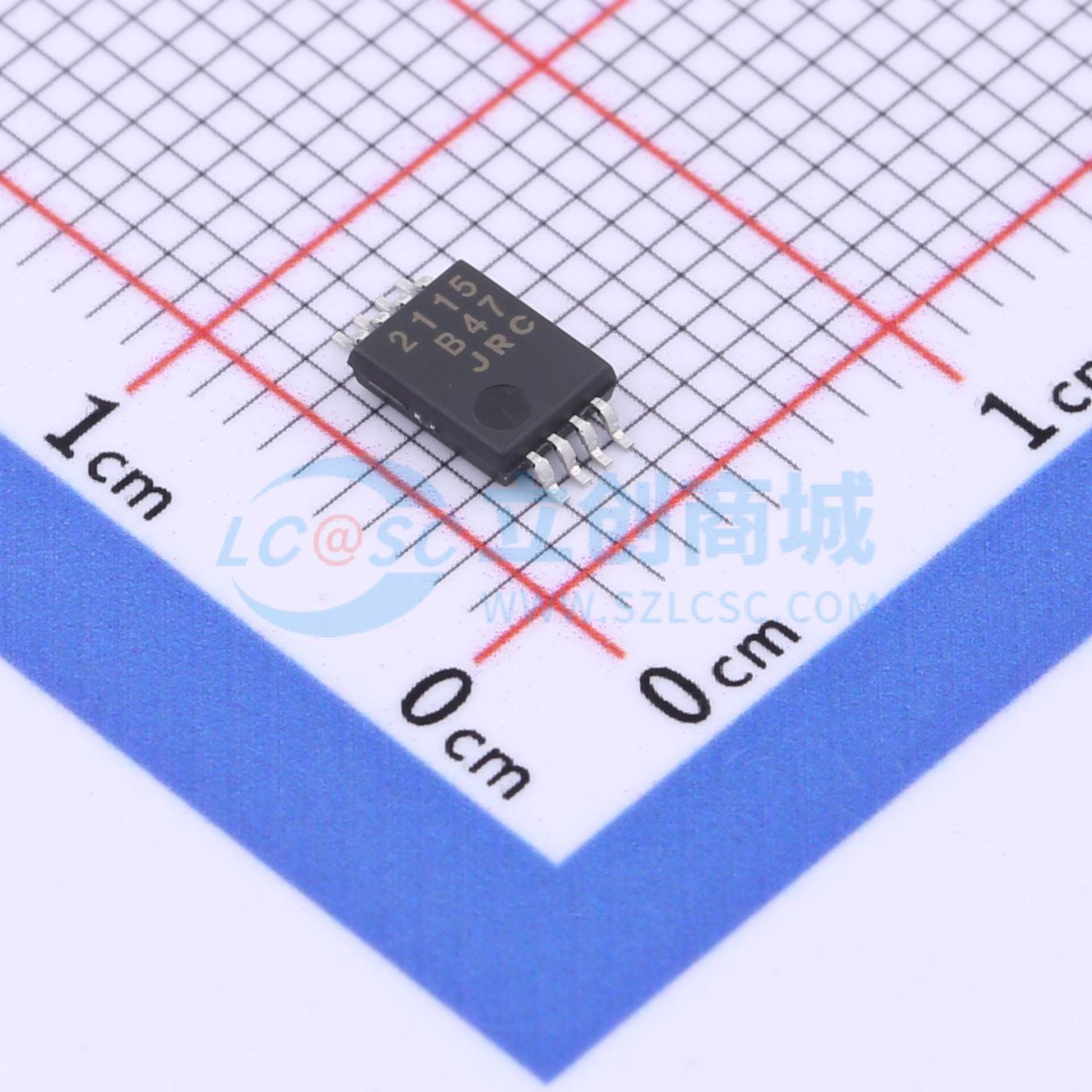

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 6mV | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 共模抑制比(CMRR) | 74dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -1V~7V |
商品概述
NJM2115是一款低工作电压（最小±1.0 V）、低饱和输出电压（电源电压为±2.5 V时，±2.0 Vₚ₋ₚ）的运算放大器。它适用于手持型CD、收音机卡带CD和便携式DAT等需要5V单电源供电和高输出电压的数字音频设备。NJM2115是NJM2100在偏置电路方面的改进版本。 与NJM2100相比，NJM2115在低电源电压（<±2.5 V）条件下具有更低的饱和特性。在V⁺ - V⁻ > 2.5 V的条件下，与NJM2100相比，NJM2115的振荡稳定性更好。
商品特性
- 工作电压（±1 V或±7 V）
- 低饱和输出电压（V⁺ = ±2.5 V时，±2.0 Vₚ₋ₚ）
- 压摆率（典型值4 V/µs）
- 单位增益带宽（典型值12 MHz）
- 封装外形：DIP8、DMP8、SIP8、SSOP8、MSOP8(TVSP8)，符合JEDEC MO - 187 - DA / 薄型
- 双极技术
应用领域
- 手持型CD
- 收音机卡带CD
- 便携式DAT
