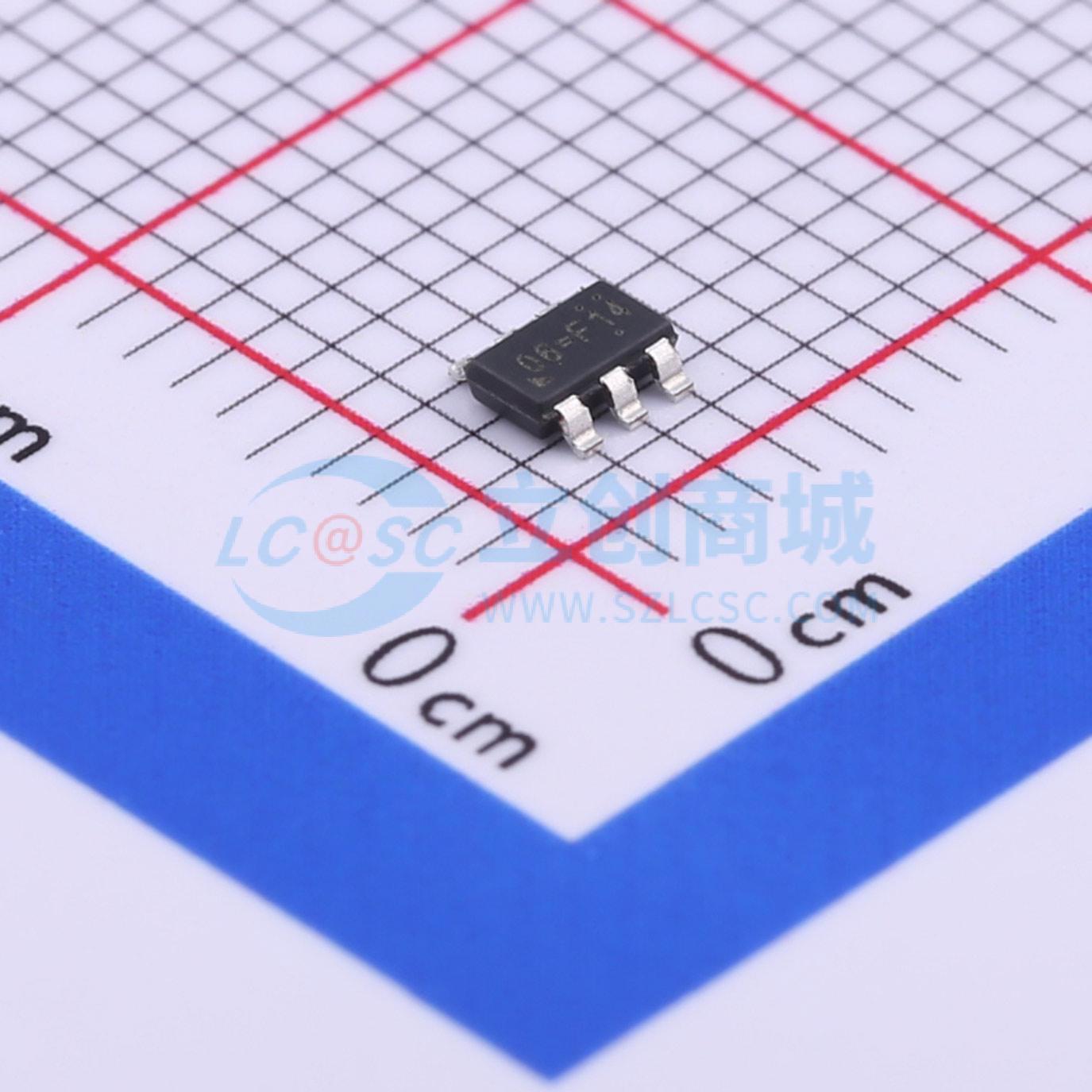

温馨提醒：图片仅供参考，商品以实物为准

RT4526GJ6

小封装、高性能、异步升压型LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高频异步升压转换器，可支持用于背光的白光LED和OLED电源应用，内部软启动功能可降低浪涌电流。该器件以1MHz固定开关频率工作，允许使用小型外部组件并简化可能的EMI问题。提供30V过压保护（OVP），允许使用额定电压较低的廉价小型输出电容器。LED电流最初由外部检测电阻RSET设置。采用TSOT-23-6小型封装，为节省PCB空间和降低总物料清单成本提供最佳解决方案。
品牌名称: RICHTEK(立锜)
商品型号: RT4526GJ6
商品编号: C425168
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

RT4526是一款高频非同步升压转换器。该转换器可以支持用于背光和OLED电源应用的白光LED，内部软启动功能可以减少浪涌电流。该器件以1MHz固定开关频率工作，允许使用较小的外部元件，并简化可能的EMI问题。为了保护，RT4526提供30V过压保护（OVP），从而允许使用成本更低且额定电压较低的小容量输出电容。LED电流最初通过外部检测电阻RSET设置。RT4526采用小型TSOT-23-6封装，为节省PCB空间和总物料清单成本提供了最佳解决方案。

应用领域

手机
数码相机
PDA和智能手机以及MP3和OLED
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~5.5V
	开关频率	1MHz
	通道数	1
	输出电流	20mA

	属性	参数值
	调光	PWM；模拟
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
