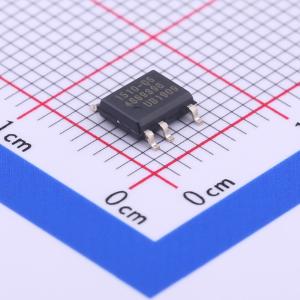

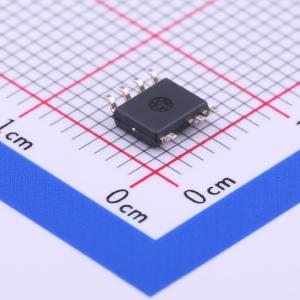

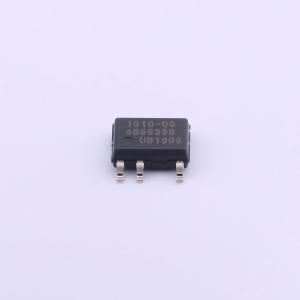

CR1510-06
离线数字绿色模式PWM控制器，集成功率BJT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高性能AC/DC电源控制设备，使用数字控制技术构建峰值电流模式PWM反激式电源。该设备包括一个内部功率BJT，以准谐振模式运行，可提供高效率，并具备许多关键的内置保护功能，同时最大限度地减少外部元件数量，简化EMI设计，并降低总物料成本。无需次级反馈电路即可实现出色的线路和负载调节。还无需环路补偿组件，可在所有工作条件下保持稳定性。内置功率限制功能可在通用离线应用中实现优化的变压器设计，并允许宽输入电压范围。采用创新专有技术，确保用其构建的电源可实现高平均效率、低待机功耗和宽输出电压范围的快速平稳启动，非常适合LED照明应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- CR1510-06
- 商品编号
- C424975
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 64kHz | |
| 晶体管耐压 | 750V | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；欠压保护(UVP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | QR | |
| 反馈方式 | 原边反馈 |
商品概述
在典型应用电路中，230VAC 下空载功耗 <50mW。支持通用输入电压范围（90VAC 至 277VAC）。无光电耦合器的隔离设计。内置 750V 功率双极结型晶体管（BJT）。适配器应用——精确的恒压调节。LED 固态照明（SSL）应用——在线路和负载变化以及初级电感公差（±20%）范围内实现精确的电流调节。支持宽范围的容性负载（从 33μF 到 2000μF 或更高）。EZ-EMI 设计提高了可制造性。固有低共模噪声。自适应控制软启动可在启动时实现快速平稳的 LED 电流。优化的 64kHz 最大 PWM 开关频率实现了最佳尺寸和效率。准谐振操作以实现最高的整体效率。动态基极电流控制以驱动内置 BJT。无需外部补偿组件。内置短路保护和输出过压保护。在整个工作范围内无 audible noise。 CR1510 是一款高性能 AC/DC 电源控制设备，采用数字控制技术构建峰值电流模式 PWM 反激式电源。该设备内置功率 BJT，工作在准谐振模式，可提供高效率，并具备一系列关键的内置保护功能，同时减少了外部组件数量，简化了 EMI 设计，降低了总体物料成本。CR1510 无需次级反馈电路，同时实现了出色的线路和负载调节。它还无需环路补偿组件，同时在所有工作条件下保持稳定性。内置的功率限制功能可在通用离线应用中实现优化的变压器设计，并允许宽输入电压范围。 iWatt 的创新专有技术确保使用 CR1510 构建的电源能够实现高平均效率、低待机功耗以及在宽输出电压范围内的快速平稳启动，非常适合 LED 照明应用。
商品特性
- 在典型应用电路中，230VAC 下空载功耗 <50mW
- 支持通用输入电压范围（90VAC 至 277VAC）
- 无光电耦合器的隔离设计
- 内置 750V 功率双极结型晶体管（BJT）
- 适配器应用——精确的恒压调节
- LED SSL 应用——在线路和负载变化以及初级电感公差（±20%）范围内实现精确的电流调节
- 支持宽范围的容性负载（从 33μF 到 2000μF 或更高）
- EZ-EMI 设计提高了可制造性
- 固有低共模噪声
- 自适应控制软启动可在启动时实现快速平稳的 LED 电流
- 优化的 64kHz 最大 PWM 开关频率实现了最佳尺寸和效率
- 准谐振操作以实现最高的整体效率
- 动态基极电流控制以驱动内置 BJT
- 无需外部补偿组件
- 内置短路保护和输出过压保护
- 在整个工作范围内无 audible noise
应用领域
- 固态 LED 照明
- LED 照明镇流器
- 用于手机、个人数字助理（PDA）和数码相机的紧凑型低功率 AC/DC 适配器/充电器
- 线性 AC/DC 替代品
