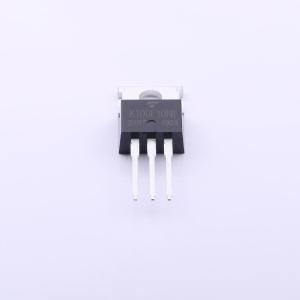

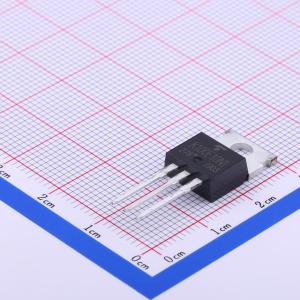

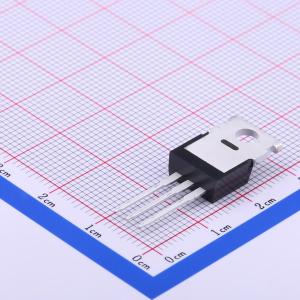

温馨提醒：图片仅供参考，商品以实物为准
TK100E10N1,S1X(S
1个N沟道 耐压:100V 电流:207A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 2.8 mΩ（典型值）(VGS = 10V)。 低泄漏电流：IDSS = 10 μA（最大值）(VDS = 100V)。 增强模式：VTH = 2.0 至 4.0V (VDS = 10V，ID = 1.0 mA)。应用：开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK100E10N1,S1X(S
- 商品编号
- C396029
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 207A | |
| 导通电阻(RDS(on)) | 3.4mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 255W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 140nC@10V | |
| 类型 | N沟道 | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低漏源导通电阻:RDS(ON) = 2.8 mΩ(典型值)(VGS = 10 V)
- 低漏电流:IDSS = 10 μA(最大值)(VDS = 100 V)
- 增强型:Vth = 2.0 至 4.0 V(VDS = 10 V,ID = 1.0 mA)
应用领域
- 开关稳压器
